インパクトローラ（Ｍ型）
ＫＣ－Ｍ型
用途・機能

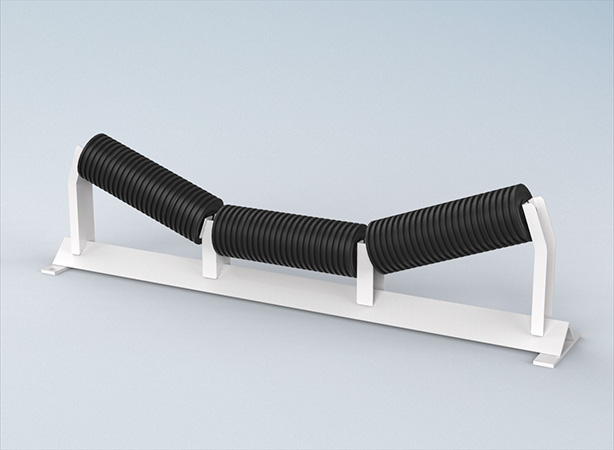

コンベヤにおいて、ホッパやシュート口など搬送物が落下する箇所（インパクト部）のアイドラにて使用されるローラです。溝形状のインパクトゴムを鋼管製ローラに焼付しているため、表面が剥離せず、落下の衝撃を緩和します。
選定の目安
搬送物の見掛比重が1.0ｔ/㎥以下の軽いものや、落下衝撃が小さい箇所に設置のインパクトアイドラにご使用ください。
型式例
外形図
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
G
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | KC-40-M | 100 | 145 | 153 | 175 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.1 |
| 450 | KC-45-M | 100 | 165 | 173 | 195 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.3 |
| 500 | KC-50-M | 100 | 180 | 188 | 210 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.5 |
| 600 | KC-60-M | 100 | 210 | 218 | 240 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.8 |
| 750 | KC-75-M | 115 | 265 | 273 | 295 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.9 |
| 900 | KC-90-M | 115 | 315 | 323 | 345 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 4.4 |
| 1050 | KC-105-M | 140 | 370 | 380 | 410 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 7.6 |
| 1200 | KC-120-M | 140 | 420 | 430 | 460 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 8.4 |
| 1400 | KC-140-M | 166 | 500 | 510 | 540 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 13.6 |
| 1600 | KC-160-M | 166 | 580 | 590 | 620 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 15.4 |
| 1800 | KC-180-M | 166 | 650 | 660 | 690 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 18.7 |
| 2000 | KC-200-M | 166 | 730 | 740 | 770 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 20.7 |
