ガイドアイドラ

JCS型、JRS型、JFCS型

  • JIS準拠
  • 蛇行片寄

用途・機能

ベルト耳部を押える各種ガイドアイドラです。ベルトの蛇行・片寄りが発生したときに接することで、それらの症状を抑制する効果があります。

選定の目安

トラフキャリヤ用にはJCS 型、リターン側にはJRS 型、フラットキャリヤ用にはJFCS 型をそれぞれご使用ください。また、下記の寸法以外も製作可能ですので、お問い合わせください。

使用ローラ

ガイドローラ GR型

アイドラ型式例

外形図

図面ダウンロード

ログインしてください

新規会員登録

パスワードをお忘れの方

(mm)

B W
型式
D
l
T
t
a×b
H1 H2
BB
重量 (kg)
20° 30° 20° 30° 20° 30°
400~500 JCS-**°-40~50 76.3 120 50 6 25×15 106 90 72 132 6203ZZ 2.4 2.6
600 JCS-**°-60~65 76.3 120 50 6 25×15 106 97 102 163 6203ZZ 2.5 2.7
700~800 JCS-**°-70~80 89.1 150 50 6 25×15 145 114 94 190 6203ZZ 3 3.3
900~1000 JCS-**°-90~100 89.1 150 50 6 25×15 154 126 104 205 6203ZZ 3.1 3.4
1050~1200 JCS-**°-105~120 89.1 150 50 6 25×15 185 160 140 260 6203ZZ 3.4 3.8
1400 JCS-**°-140 114.3 180 65 9 32×19 105 125 320 405 6204ZZ 6.1 6.6
1600 JCS-**°-150~160 114.3 180 65 9 32×19 115 140 330 420 6204ZZ 6.2 6.7

使用ローラ

ガイドローラ GR型

アイドラ型式例

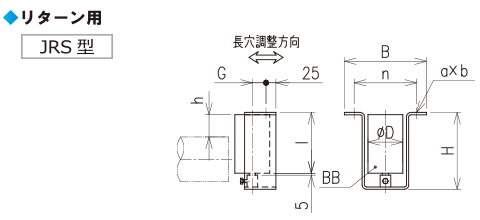

外形図

図面ダウンロード

ログインしてください

新規会員登録

パスワードをお忘れの方

(mm)

B W 型式 D l G h H n B a×b BB 重量
(kg)
400~600 JRS- 40~ 60 76.3 120 40 59 165 160 210 25×15 6203ZZ 3.0
750~1200 JRS- 75~ 120 89.1 150 35 (注) 195 160 210 25×15 6203ZZ 3.4
1400~2000 JRS-140~200 114.3 180 42 70 239 210 260 32×19 6204ZZ 6.6

(注)JRS-75~120の寸法(h)について
BW750~900の場合︓47mm、BW1050~1200の場合︓54mmとなります。


使用ローラ

ガイドローラ GR型

アイドラ型式例

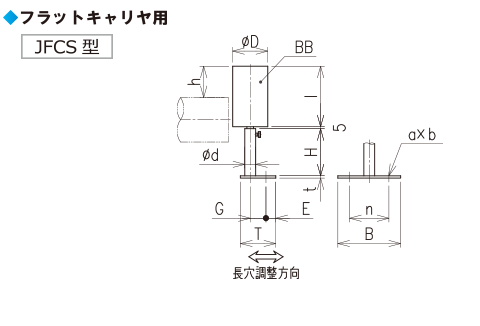

外形図

図面ダウンロード

ログインしてください

新規会員登録

パスワードをお忘れの方

(mm)

BW 型式 D l d H t G h n B E T a×b BB 重量
(kg)
400~600 JFCS-40~60 76.3 120 27.2 74 6 40 60 100 160 25 90 25×15 6203ZZ 2.2
750 JFCS-75 76.3 120 27.2 86 6 40 60 100 160 25 90 25×15 6203ZZ 2.3
900 JFCS-90 89.1 150 27.2 121 6 40 60 100 160 25 90 25×15 6203ZZ 2.8
1050~1200 JFCS-105~120 89.1 150 27.2 164 6 40 75 100 160 25 90 25×15 6203ZZ 3.2
1400~1600 JFCS-140~160 114.3 180 40 229 9 40 90 140 200 30 100 32×19 6204ZZ 7.2
1800~2000 JFCS-180~200 114.3 180 40 259 9 40 90 140 200 30 100 32×19 6204ZZ 7.5
