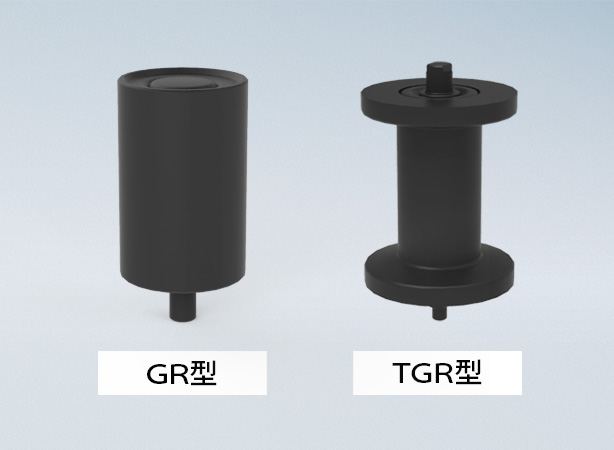

ガイドローラ、トロア式ガイドローラ
ＧＲ型、ＴＧＲ型
用途・機能
各種ガイドアイドラおよびトロア式ガイドアイドラ（TG 型）に使用されるローラです。GR 型は一般的な鋼管製ローラですが、TGR 型は耐摩耗性に優れたダグタイル鋳鉄製ローラとなっております。
選定の目安
ガイドアイドラの種類、および、各種ベルト幅に合わせてご選定ください。
型式例

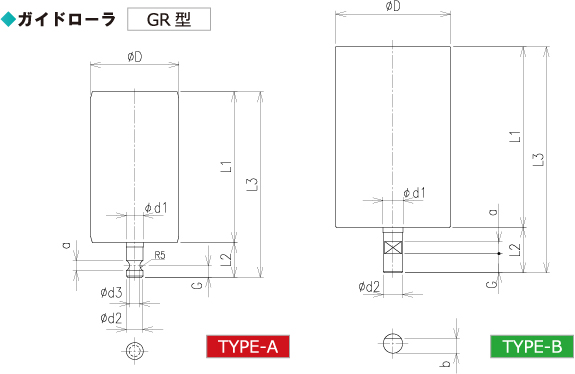

外形図
(mm)
|
型式
|
D
|
L1
|
L2
|
L3
|
d1
|
d2
|
d3
|
G
|
a
|
b
|
BB
|
TYPE
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GR-325-120 | 76.3 | 120 | 30 | 150 | 17 | 16.5 | 11 | 10 | 9 | – | 6203ZZ | A | 1.3 |
| GR-330-150 | 89.1 | 150 | 30 | 180 | 17 | 16.5 | 11 | 10 | 9 | – | 6203ZZ | A | 1.7 |
| GR-440-180 | 114.3 | 180 | 45 | 225 | 20 | 19.5 | – | 19 | 12 | 15 | 6204ZZ | B | 3.1 |
