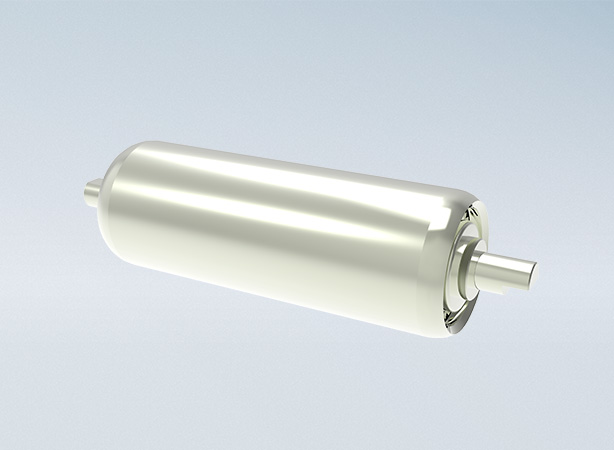

フリーローラ
製品概要
フリーローラは、主に、コンベヤを傾斜させることで搬送物の自重と重力による自走勾配にて搬送を行う、モータなどの駆動部を持たないグラビティコンベヤにて使用されるローラです。
材質は鉄（スチール）、ステンレス、アルミ、樹脂（PVC・ABS）からお選びいただけるほか、スチール製の場合は、搬送物やローラ表面の保護を目的とした各種ゴムライニング、コーティング、硬質クロムメッキなどの表面処理を施すことが可能です。搬送物の形状、重量、およびコンベヤの使用環境に合わせて最適な仕様をご指定ください。詳しくは当社までお問い合わせください。
参考形状寸法図
(mm)
| ローラ径（φD） | 25 | 38 | 42.7 | 48.6 | 57.2 | 57.2 | 60.5 | 76.3 | 89.1 |
|---|---|---|---|---|---|---|---|---|---|
| シャフト径（φd） | 6 | 12 | 12 | 12 | 12 | 15、17 | 12、15 | 17、20 | 20 |
| パイプ肉厚（t） | 1.6 | 1.2、1.6 | 1.4、2.3 | 1.4、2.3 | 1.4、1.6 | 2.3 | 2.3、3.8 | 4.2 | 4.2 |
※ その他の寸法についてもご相談ください。
軸端部加工例
※ その他の加工についてもご相談ください。
