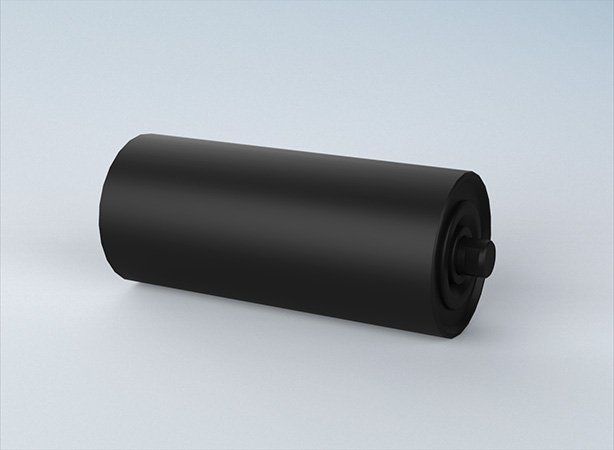

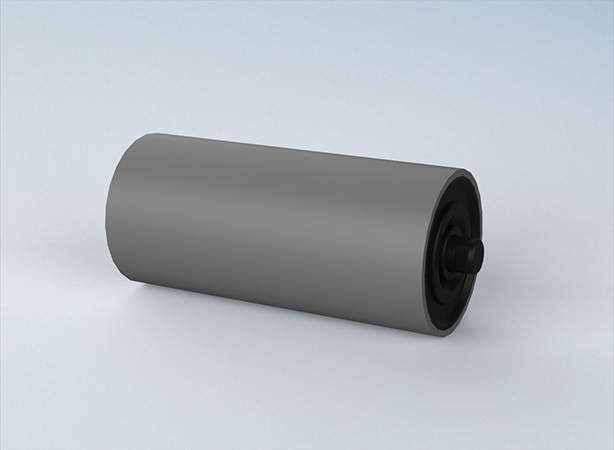

ゴム巻キャリヤローラ、リターンローラ

CNR型、RNR型、CNBR型、RNBR型

  • 耐食
  • 付着防止
  • 摩耗

用途・機能

ゴムを鋼管製ローラの表面に焼付することで、パイプの耐摩耗性と耐食性を向上させたローラです。NR 型(天然ゴム巻)と、より耐油性に優れたNBR 型(ニトリルゴム巻)がございます。

選定の目安

ゴム厚はt3 とt5 のほか、付着防止の用途としてt10 軟質ゴムでも製作可能です。キャリヤ・リターン以外のローラへのゴム巻も承っておりますので、お問い合わせください。

型式例

型式例

外形図

t3、t5ゴム巻キャリヤローラ

(mm)

B W
型式 D
L1
L2
L3
K
G
a
b
d
BB
重量 (kg)
NR NBR t3 t5 t3 t5
400 CNR*-40 CNBR*-40 95 99 145 153 175 15 3 8 14 20 6204ZZ 2.1 2.2
450 CNR*-45 CNBR*-45 95 99 165 173 195 15 3 8 14 20 6204ZZ 2.3 2.4
500 CNR*-50 CNBR*-50 95 99 180 188 210 15 3 8 14 20 6204ZZ 2.4 2.6
600 CNR*-60 CNBR*-60 95 99 210 218 240 15 3 8 14 20 6204ZZ 2.7 2.9
750 CNR*-75 CNBR*-75 120 124 265 273 295 15 3 8 14 20 6204ZZ 4.4 4.7
900 CNR*-90 CNBR*-90 120 124 315 323 345 15 3 8 14 20 6204ZZ 5.1 5.4
1050 CNR*-105 CNBR*-105 146 150 370 380 410 20 4 11 18 25 6205ZZ 7.9 8.4
1200 CNR*-120 CNBR*-120 146 150 420 430 460 20 4 11 18 25 6205ZZ 8.8 9.3
1400 CNR*-140 CNBR*-140 171 175 500 510 540 20 4 11 22 30 6206ZZ 13.2 14.0
1600 CNR*-160 CNBR*-160 171 175 580 590 620 20 4 11 22 30 6206ZZ 15.0 15.9
1800 CNR*-180 CNBR*-180 171 175 650 660 690 20 4 11 25 35 6207ZZ 18.2 19.1
2000 CNR*-200 CNBR*-200 171 175 730 740 770 20 4 11 25 35 6207ZZ 20.1 21.3

t3、t5ゴム巻リターンローラ

(mm)

B W
型式 D
L1
L2
L3
K
G
a
b
d
BB
重量 (kg)
NR NBR t3 t5 t3 t5
400 RNR*-400 RNBR*-400 95 99 460 480 502 21 3 8 14 20 6204ZZ 5.1 5.5
450 RNR*-450 RNBR*-450 95 99 510 530 552 21 3 8 14 20 6204ZZ 5.6 6.1
500 RNR*-500 RNBR*-500 95 99 560 580 602 21 3 8 14 20 6204ZZ 6.1 6.6
600 RNR*-600 RNBR*-600 95 99 660 680 702 21 3 8 14 20 6204ZZ 7.1 7.6
750 RNR*-750 RNBR*-750 120 124 850 880 902 26 3 8 14 20 6204ZZ 12.4 13.3
900 RNR*-900 RNBR*-900 120 124 1000 1030 1052 26 3 8 14 20 6204ZZ 14.4 15.4
1050 RNR*-1050 RNBR*-1050 146 150 1150 1180 1210 30 4 11 18 25 6205ZZ 21.7 23.2
1200 RNR*-1200 RNBR*-1200 146 150 1300 1330 1360 30 4 11 18 25 6205ZZ 24.3 26.0
1400 RNR*-1400 RNBR*-1400 171 175 1530 1550 1580 25 4 11 22 30 6206ZZ 36.4 38.7
1600 RNR*-1600 RNBR*-1600 171 175 1730 1750 1780 25 4 11 22 30 6206ZZ 40.9 43.5
1800 RNR*-1800 RNBR*-1800 171 175 2000 2040 2070 35 4 11 25 35 6207ZZ 51.4 54.4
2000 RNR*-2000 RNBR*-2000 171 175 2200 2240 2270 35 4 11 25 35 6207ZZ 56.3 59.6
