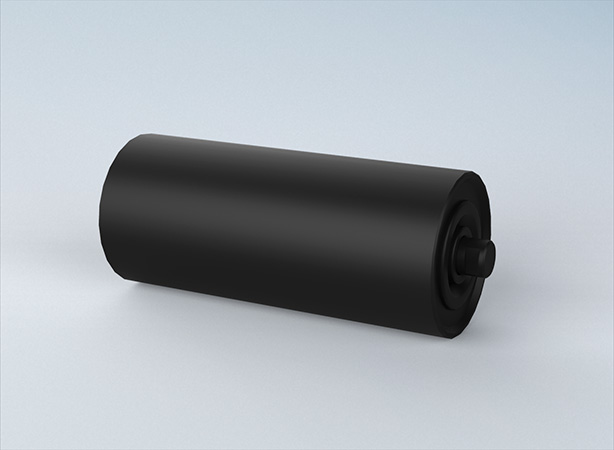

Ａ型押えリターンローラ
ＡＲＰ型
用途・機能
A 型押えリターンアイドラのサイドローラとして使用されるローラです。
選定の目安
A 型押えリターンアイドラの各種ベルト幅に合わせてご選定ください。なお、上記のアイドラは、BW400 ～ 1600 の場合には下表に記載のキャリヤローラ（C 型）を使用し、BW1800・2000 の場合のみ、当ページの専用規格ローラ（ARP 型）を使用します。ご選定の際はローラ型式にご注意ください。
型式例
外形図
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
G
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 |
C-50
|
89.1
|
180
|
188
|
210
|
15
|
3
|
8
|
14
|
20
|
6204ZZ
|
2.2
|
| 450 | ||||||||||||
| 500 | ||||||||||||
| 600 | C-60 | 89.1 | 210 | 218 | 240 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.5 |
| 750 |
C-90
|
114.3
|
315
|
323
|
345
|
15
|
3
|
8
|
14
|
20
|
6204ZZ
|
4.6
|
| 900 | ||||||||||||
| 1050 |
C-105
|
139.8
|
370
|
380
|
410
|
20
|
4
|
11
|
18
|
25
|
6205ZZ
|
7.2
|
| 1200 | ||||||||||||
| 1400 |
C-140
|
165.2
|
500
|
510
|
540
|
20
|
4
|
11
|
22
|
30
|
6206ZZ
|
12.2
|
| 1600 | ||||||||||||
| 1800 |
ARP-1800
|
165.2
|
500
|
510
|
540
|
20
|
4
|
11
|
25
|
35
|
6207ZZ
|
13.4
|
| 2000 |
※A 型押えリターンアイドラには、BW400 ～ 1600 はキャリヤローラ（C 型）を使用、BW1800、2000 のみ上記の専用規格ローラを使用します。
