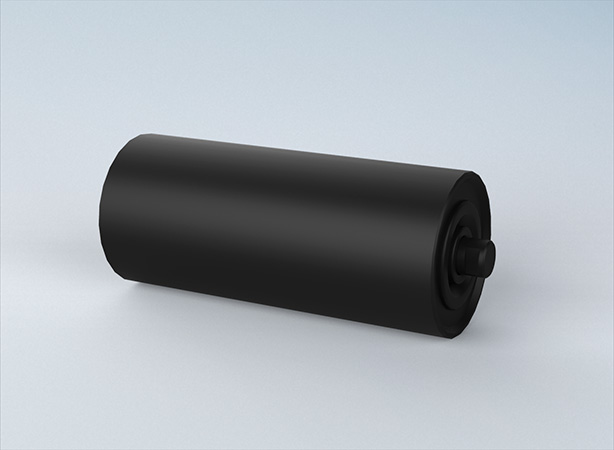

V型リターンローラ
R-V型
用途・機能

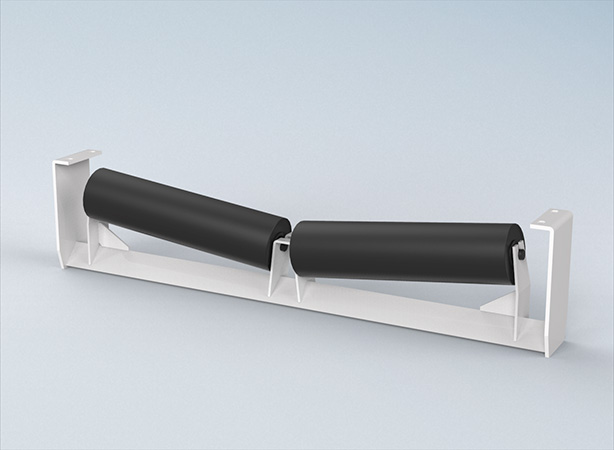

ローラ2 槽式のVR 型リターンアイドラ(VR 型) に使用されるローラです。
選定の目安
VR 型リターンアイドラの各種ベルト幅に合わせてご選定ください。
型式例
外形図
(mm)
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
G
|
a
|
b
|
d
|
BB
|
重量(kg)
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
400 | R-400-V | 89.1 | 225 | 233 | 255 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.5 |
450 | R-450-V | 89.1 | 250 | 258 | 280 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.8 |
500 | R-500-V | 89.1 | 275 | 283 | 305 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.0 |
600 | R-600-V | 89.1 | 325 | 333 | 355 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.4 |
750 | R-750-V | 114.3 | 415 | 423 | 445 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 5.8 |
900 | R-900-V | 114.3 | 490 | 498 | 520 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 6.7 |
1050 | R-1050-V | 139.8 | 565 | 575 | 605 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 10.2 |
1200 | R-1200-V | 139.8 | 640 | 650 | 680 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 11.4 |
1400 | R-1400-V | 165.2 | 750 | 760 | 790 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 17.2 |
1600 | R-1600-V | 165.2 | 850 | 860 | 890 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 19.3 |
1800 | R-1800-V | 165.2 | 980 | 990 | 1020 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 24.1 |
2000 | R-2000-V | 165.2 | 1080 | 1090 | 1120 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 26.4 |
