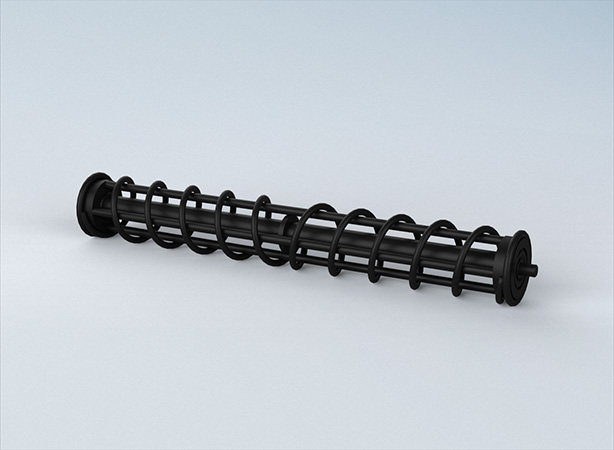

スパイラルリターンローラ

SR型

  • JIS準拠
  • 付着防止

用途・機能

左右対称のらせん形状をしたローラ表面によって、ベルトの蛇行・片寄りの原因となる搬送物の「付着」を回転しながら掻き落とす機能を有しています。コンベヤ設備内の、落鉱を促進させたい区域への設置を推奨します。

選定の目安

当製品、および当製品に使用するブラケットはいずれもJIS 規格に準拠しておりますので、付着予防としての初期導入はもちろん、付着対策としての既設品との入替も容易です。

型式例

外形図

(mm)

B W
型式
D
L1
L2
L3
K
G
a
b
d
BB
重量(kg)
400 SR-400 104 460 480 502 21 3 8 14 20 6204ZZ 6.3
450 SR-450 104 510 530 552 21 3 8 14 20 6204ZZ 6.9
500 SR-500 104 560 580 602 21 3 8 14 20 6204ZZ 7.5
600 SR-600 104 660 680 702 21 3 8 14 20 6204ZZ 8.6
750 SR-750 121 850 880 902 26 3 8 14 20 6204ZZ 14.2
900 SR-900 121 1000 1030 1052 26 3 8 14 20 6204ZZ 16.4
1050 SR-1050 148 1150 1180 1210 30 4 11 18 25 6205ZZ 25.5
1200 SR-1200 148 1300 1330 1360 30 4 11 18 25 6205ZZ 28.5
1400 SR-1400 172 1530 1550 1580 25 4 11 22 30 6206ZZ 46.4
1600 SR-1600 172 1730 1750 1780 25 4 11 22 30 6206ZZ 51.5
1800 SR-1800 172 2000 2040 2070 35 4 11 25 35 6207ZZ 61.8
2000 SR-2000 172 2200 2240 2270 35 4 11 25 35 6207ZZ 67.8
