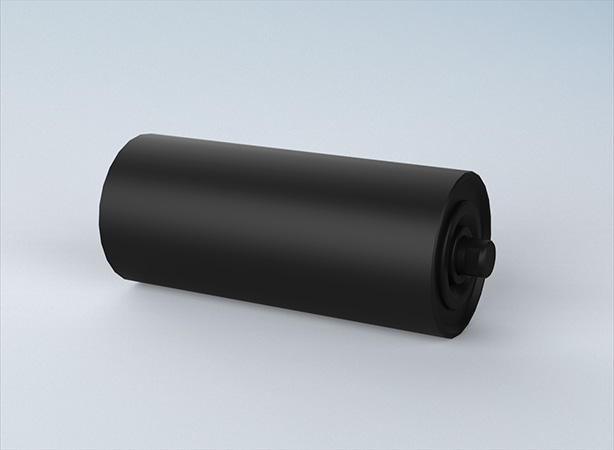

フラットキャリヤローラ

FC型

  • JIS準拠

用途・機能

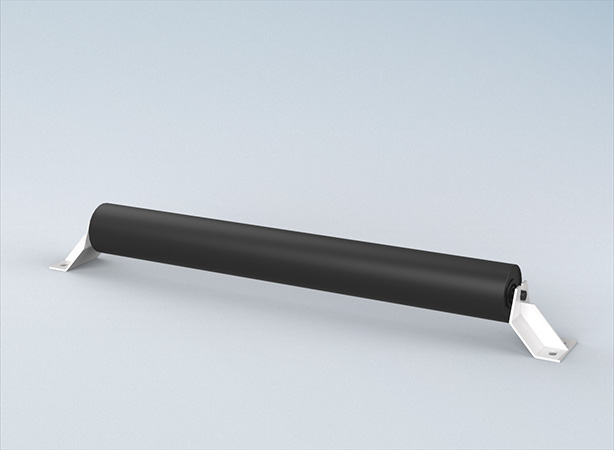

ビールケース、セメント袋、穀物の袋などの「かさもの」の他、スカートゴムを介して「ばらもの」を搬送する際にも使用されるフラットキャリヤアイドラ(JFC 型) に使用されるローラです。

選定の目安

当製品を使用するアイドラは、BW900 以下の場合はブラケット形式(ローラ1本使用)、BW900 以上の場合はスタンド形式(ローラ2本使用)のため、当製品もBW900 を境に仕様が分かれます。BW900 は両タイプ用があります。

型式例

外形図

(mm)

B W
型式
D
L1
L2
L3
K
G
a
b
d
BB
重量(kg)
400 FC-40 89 460 480 502 21 3 8 14 20 6204ZZ 4.6
450 FC-45 89 510 530 552 21 3 8 14 20 6204ZZ 5.0
500 FC-50 89 560 580 602 21 3 8 14 20 6204ZZ 5.4
600 FC-60 89 660 680 702 21 3 8 14 20 6204ZZ 6.3
750 FC-75 114 850 880 902 26 3 8 14 20 6204ZZ 11.1
900
FC-90-1 114 1000 1030 1052 26 3 8 14 20 6204ZZ 12.9
FC-90-2 114 475 483 505 15 3 8 14 20 6204ZZ 6.5
1050 FC-105 140 550 560 590 20 4 11 18 25 6205ZZ 10.0
1200 FC-120 140 625 635 665 20 4 11 18 25 6205ZZ 11.2
1400 FC-140 165 735 745 775 20 4 11 22 30 6206ZZ 16.9
1600 FC-160 165 835 845 875 20 4 11 22 30 6206ZZ 19.0
1800 FC-180 165 970 980 1010 20 4 11 25 35 6207ZZ 23.9
2000 FC-200 165 1070 1080 1110 20 4 11 25 35 6207ZZ 26.1
