軽量型キャリヤローラ、フラットキャリヤローラ
ＬＣＲ型、ＬＦＣＲ型
用途・機能
軽量型キャリヤアイドラ（LC 型）、軽量型フラットキャリヤアイドラ（LFCL 型、LFCH 型）に使用されるローラです。
選定の目安
軽量型キャリヤアイドラ、軽量型フラットキャリヤアイドラの各種ベルト幅に合わせてご選定ください。
型式例
型式例

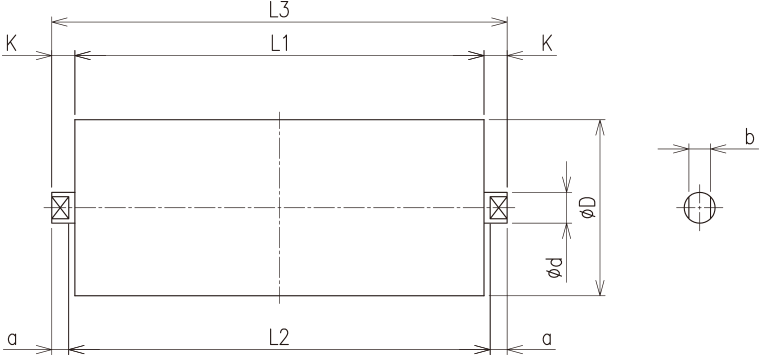

外形図
軽量型キャリヤローラ LCR型
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | LCR-40 | 60.5 | 130 | 140 | 160 | 15 | 10 | 13 | 17 | 6203ZZ | 1.1 |
| 450 | LCR-45 | 60.5 | 150 | 160 | 180 | 15 | 10 | 13 | 17 | 6203ZZ | 1.2 |
| 500 | LCR-50 | 60.5 | 165 | 175 | 195 | 15 | 10 | 13 | 17 | 6203ZZ | 1.2 |
| 600 | LCR-60 | 60.5 | 200 | 210 | 230 | 15 | 10 | 13 | 17 | 6203ZZ | 1.4 |
| 750 | LCR-75 | 76.3 | 250 | 260 | 280 | 15 | 10 | 13 | 17 | 6203ZZ | 2.2 |
| 900 | LCR-90 | 76.3 | 300 | 310 | 330 | 15 | 10 | 13 | 17 | 6203ZZ | 2.5 |
軽量型フラットキャリヤローラ LFCR型
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | LFCR-40 | 60.5 | 450 | 470 | 500 | 25 | 15 | 13 | 17 | 6203ZZ | 2.7 |
| 450 | LFCR-45 | 60.5 | 500 | 520 | 550 | 25 | 15 | 13 | 17 | 6203ZZ | 3.0 |
| 500 | LFCR-50 | 60.5 | 550 | 570 | 600 | 25 | 15 | 13 | 17 | 6203ZZ | 3.2 |
| 600 | LFCR-60 | 60.5 | 650 | 670 | 700 | 25 | 15 | 13 | 17 | 6203ZZ | 3.7 |
| 750 | LFCR-75 | 76.3 | 800 | 820 | 850 | 25 | 15 | 13 | 17 | 6203ZZ | 6.0 |
| 900 | LFCR-90 | 76.3 | 950 | 970 | 1000 | 25 | 15 | 13 | 17 | 6203ZZ | 7.0 |
