軽量型リターンアイドラ

LR型

  • 作業効率

用途・機能

従来のJIS 規格品に比べて、ローラ径やブラケットのサイズを小さくし、軽量化・省スペース化を実現したリターンアイドラです。

選定の目安

軽量化や省スペース化が必要なコンベヤのリターン側にご使用ください。選定の際は、清掃装置や各種トラブル対策機能を有するリターンアイドラの採用も併せてご検討ください。

使用ローラ

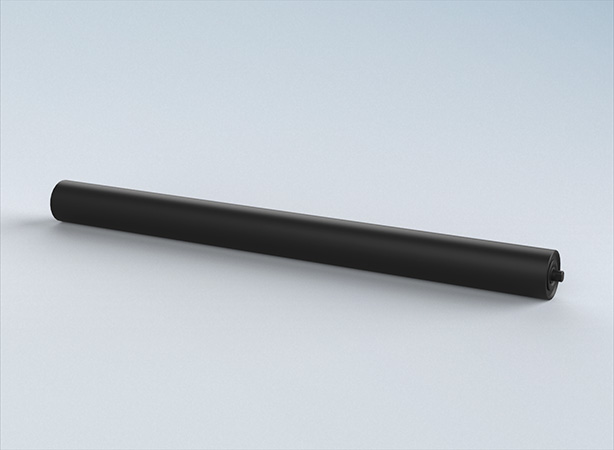

軽量型リターンローラ LRR型

アイドラ型式例

ブラケット型式

外形図

(mm)

B W
型式
H1
H2
m
A
n
B
D
l1
l2
u
BB
重量(kg)
400 LR-400 30 60 550 590 50 100 60.5 450 470 40 13.5 6203ZZ 3.6
450 LR-450 30 60 600 640 50 100 60.5 500 520 40 13.5 6203ZZ 3.9
500 LR-500 30 60 650 690 50 100 60.5 550 570 40 13.5 6203ZZ 4.1
600 LR-600 30 60 750 790 50 100 60.5 650 670 40 13.5 6203ZZ 4.6
750 LR-750 22 60 900 940 50 100 76.3 800 820 40 13.5 6203ZZ 6.9
900 LR-900 22 60 1050 1090 50 100 76.3 950 970 40 13.5 6203ZZ 7.9

※在庫の状況によっては形状を変更する場合がございます。
