軽量型インパクトアイドラ

LKC型

  • 落下衝撃
  • 作業効率

用途・機能

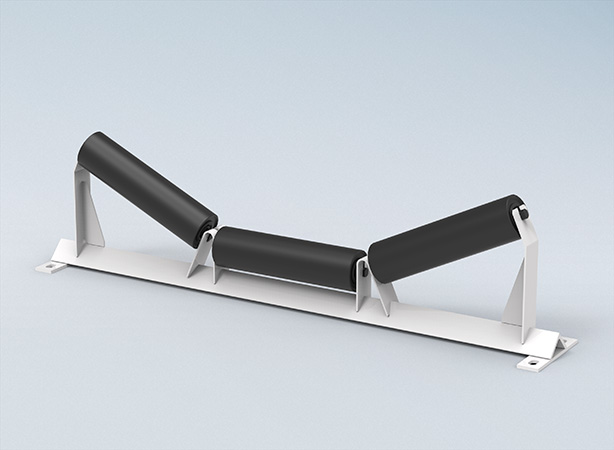

軽量型キャリヤアイドラ(LC 型)のローラをインパクトタイプにしたものです。

選定の目安

軽量化や省スペース化が必要なコンベヤにて、そのインパクト部にご使用ください。なお、全ベルト幅について、トラフ角度は25°としていますが、ご要望に応じてトラフ違いやフラットインパクトタイプなど特殊仕様も製作可能です。

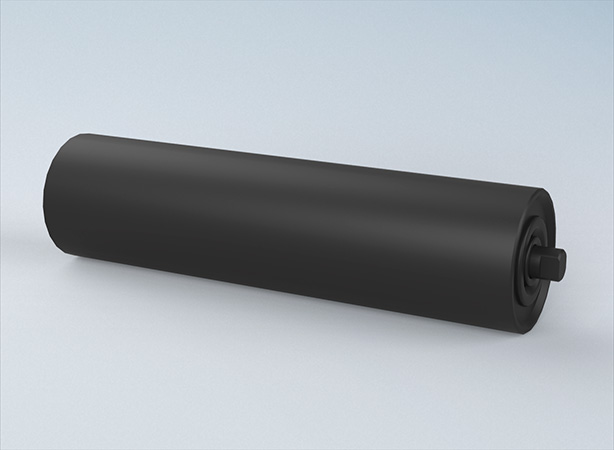

使用ローラ

軽量型インパクトローラ LKCR型

アイドラ型式例

スタンド型式例

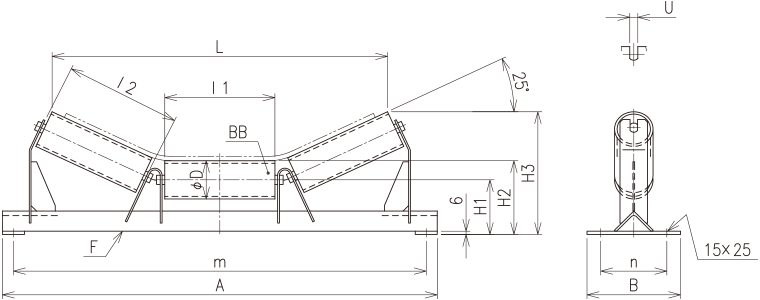

外形図

(mm)

B W
型式
H1
H2
H3
m
A
n
B
D
L
l1
l2
u
F
BB
重量(kg)
400 LKC-325-40 100 135 195 550 590 120 170 70 412 130 140 13.5 L50×50×4 6203ZZ 7.1
450 LKC-325-45 100 135 204 600 640 120 170 70 469 150 160 13.5 L50×50×4 6203ZZ 7.9
500 LKC-325-50 100 135 210 650 690 120 170 70 511 165 175 13.5 L50×50×4 6203ZZ 8.1
600 LKC-325-60 100 135 225 750 790 120 170 70 609 200 210 13.5 L50×50×4 6203ZZ 9.4
750 LKC-325-75 100 141 251 900 940 120 170 82 745 250 260 13.5 L50×50×6 6203ZZ 13.3
900 LKC-325-90 100 141 272 1050 1090 120 170 82 885 300 310 13.5 L50×50×6 6203ZZ 15.2

※在庫の状況によっては、形状を変更する場合がございます。
