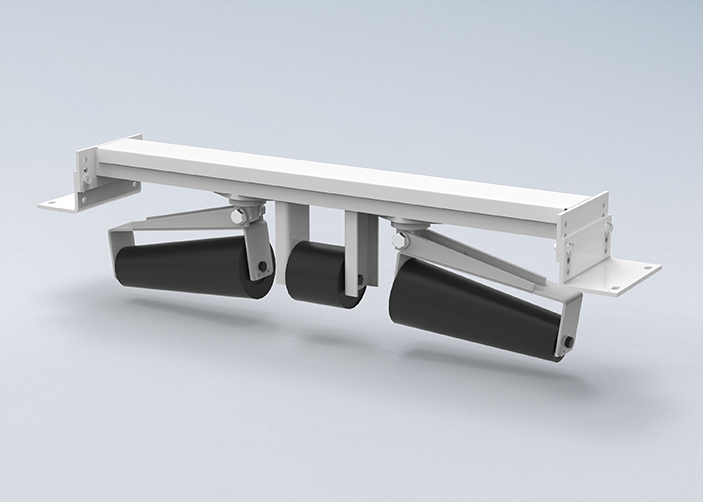

テーパ型逆押え自動調芯リターンアイドラ(1軸式)

AR-T型

  • JIS準拠
  • 蛇行片寄

用途・機能

上下二重構造のフレームに、テーパ型ローラをベルトの上面から押え込むように配置した帰り側(リターン側)の自動調芯アイドラです。リターンベルトの曲がり癖(カーリング)に沿いやすいため、高い蛇行修正能力を有しています。

選定の目安

上下の高さを調節できる構造のため、コンベヤベルトの蛇行状況に合わせた摩擦量の調整が可能な製品となっております。

使用ローラ

テーパ型リターンローラ AR-T型

テーパ型リターン用センターローラ AR-CT型

アイドラ型式例

スタンド型式例

外形図

図面ダウンロード

ログインしてください

新規会員登録

パスワードをお忘れの方

(mm)

B W 型式 m A Q n B L D1 D2 D3 l1 l2 l3 l4 U t a×b F1/F2 BB 重量
(kg)
400 AR-T-400 640 690 580 140 190 454 100 123 170 178 14.5 4.5 15×25 L65×6/L50×6 6204ZZ 18.7
450 AR-T-450 690 740 630 140 190 514 100 126 190 198 14.5 4.5 15×25 L65×6/L50×6 6204ZZ 19.9
500 AR-T-500 740 790 680 140 190 577 100 128 210 218 14.5 4.5 15×25 L65×6/L50×6 6204ZZ 21.3
600 AR-T-600 840 890 780 150 200 654 100 130 220 228 14.5 4.5 15×25 L65×6/L50×6 6204ZZ 22.6
750 AR-T-750 1040 1090 950 160 210 795 100 137 270 278 14.5 6 15×25 L75×6/L65×6 6204ZZ 31.1
900 AR-T-900 1190 1240 1100 160 210 956 100 145 330 338 14.5 6 15×25 L75×6/L75×6 6204ZZ 37.6
1050 AR-T-1050 1340 1390 1260 180 230 1135 100 153 139.8 390 400 140 150 18.5 9 15×25 L90×7/L75×6 6205ZZ 58.1
1200 AR-T-1200 1490 1540 1410 180 230 1259 100 159 139.8 420 430 220 230 18.5 9 15×25 L90×7/L90×7 6205ZZ 68.5

※BW1400 以上の場合には、2軸式をご使用ください。
※コンベヤフレームの寸法(F)により、寸法(H1、H2)が異なります。図面をご確認ください。
