ゴムスパイラルリターンアイドラ
JSRNR型
用途・機能
左右対称のらせん形状をしたローラ表面によって、ベルトの蛇行・片寄りの原因となる搬送物の「付着」を回転しながら掻き落とす機能を有しています。
選定の目安
通常のスパイラルリターンローラが鉄線を曲げてらせん形状としているのに対し、当製品は、よりベルトに優しい「ゴム」をらせん形状に成形した製品です。
除去物が付着しにくい特性があり、粘着性・摩耗性・腐食性の高い搬送物の付着対策としてのご使用を推奨します。
使用ローラ
ゴムスパイラルリターンローラ SRNR型
アイドラ型式例

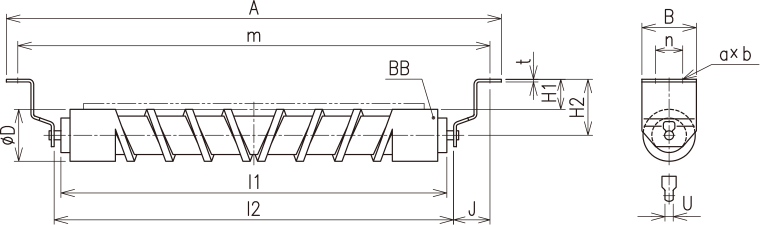

ブラケット型式
(mm)
| B W | 型式 | H1 | H2 | m | A | n | B | D | l 1 | l 2 | J | U | t | a×b | BB | 重量（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | JSRNR-500 | 59 | 110 | 740 | 790 | 60 | 120 | 102 | 560 | 580 | 80 | 14.5 | 4.5 | 15×25 | 6204ZZ | 9.4 |
| 600 | JSRNR-600 | 59 | 110 | 840 | 890 | 60 | 120 | 102 | 660 | 680 | 80 | 14.5 | 4.5 | 15×25 | 6204ZZ | 10.6 |
| 750 | JSRNR-750 | 53 | 110 | 1040 | 1090 | 60 | 120 | 115 | 850 | 880 | 80 | 14.5 | 4.5 | 15×25 | 6204ZZ | 14.2 |
| 900 | JSRNR-900 | 53 | 110 | 1190 | 1240 | 60 | 120 | 115 | 1000 | 1030 | 80 | 14.5 | 4.5 | 15×25 | 6204ZZ | 16.3 |
