ガルバリウム鋼板製サイドカバー
ＡＳＣ型

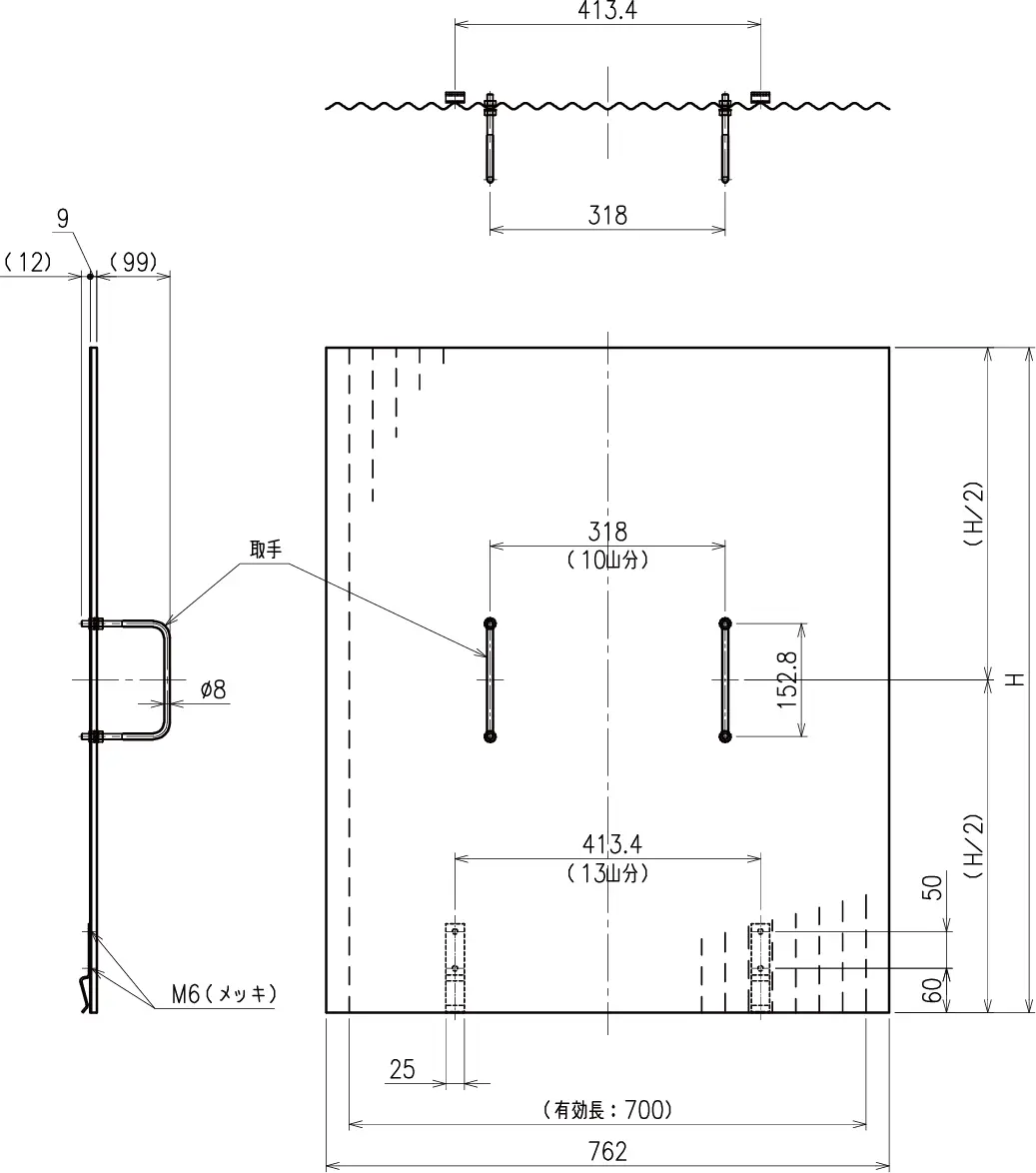

外形図

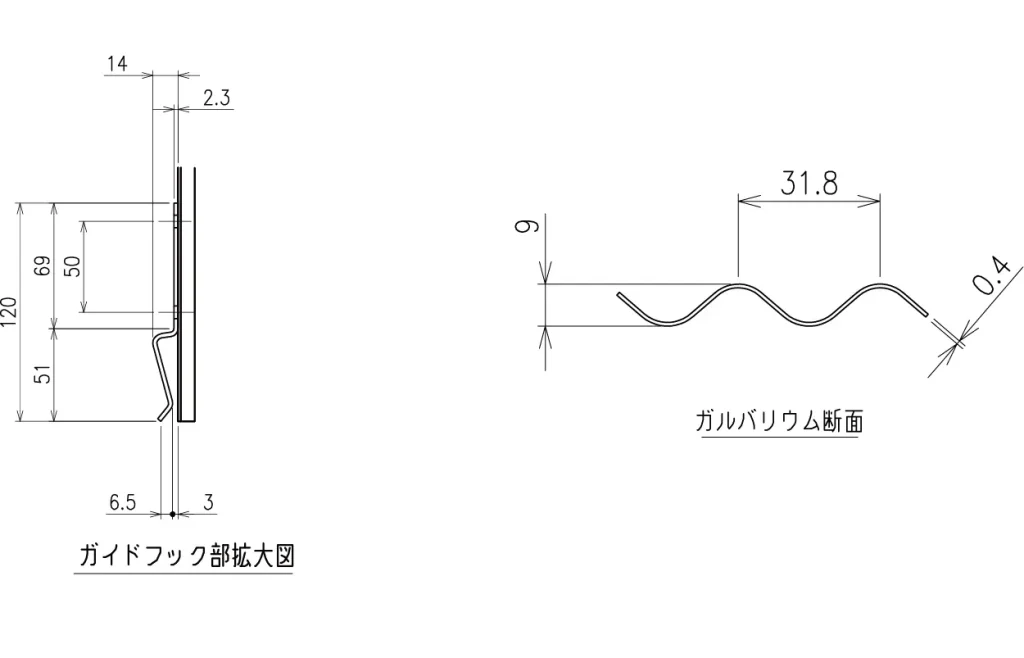

※１ 31.8 のピッチであれば寸法変更可能です。
(mm)
| 型式 | H | h | ※2 重量（kg） |
|---|---|---|---|
| ASC-400 | 400 | 150 | 3.5 |
| ASC-450 | 450 | 150 | 3.7 |
| ASC-500 | 500 | 150 | 3.8 |
| ASC-550 | 550 | 150 | 4.0 |
| ASC-600 | 600 | 150 | 4.1 |
| ASC-650 | 650 | 150 | 4.2 |
| ASC-700 | 700 | 150 | 4.4 |
| ASC-750 | 750 | 150 | 4.5 |
| ASC-800 | 800 | 200 | 4.7 |
| ASC-850 | 850 | 200 | 4.8 |
| ASC-900 | 900 | 200 | 5.0 |
| ASC-950 | 950 | 200 | 5.1 |
(mm)
| 型式 | H | h | ※2 重量（kg） |
|---|---|---|---|
| ASC-1000 | 1000 | 200 | 5.2 |
| ASC-1050 | 1050 | 200 | 5.4 |
| ASC-1100 | 1100 | 300 | 5.5 |
| ASC-1150 | 1150 | 300 | 5.7 |
| ASC-1200 | 1200 | 300 | 5.8 |
| ASC-1300 | 1300 | 300 | 6.1 |
| ASC-1400 | 1400 | 300 | 6.4 |
| ASC-1500 | 1500 | 300 | 6.7 |
| ASC-1600 | 1600 | 500 | 7.0 |
| ASC-1700 | 1700 | 500 | 7.3 |
| ASC-1800 | 1800 | 500 | 7.5 |
| ASC-1900 | 1900 | 500 | 7.8 |
※２ 記載重量はカバーとカバーに取付く付属品の合計です。
※３ 上記以外の別作寸法も製作いたします。○○○R+○○○Ｈ+○○○h+○○○L とご指定ください。ｔ0.5 大波も製作可能です。コンベヤカバーの必要数量＝カバー必要長さ（m）÷700mm（有効長）で計算してください。
