ベルトクリーナ <アスゴ・シェブロン>

  • 付着防止

用途・機能

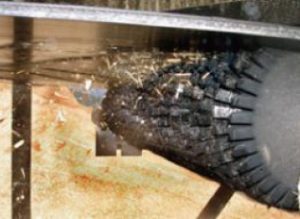

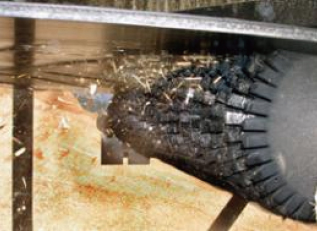

ベルトの進行を動力として、切れ目の入った柔軟なゴムディスクが、ベルト表面のくぼみや桟の間にはまりながら回転することで、ベルトを傷つけることなく、付着した微細な搬送物まで払い落とす機能を有しています。

選定の目安

当製品は1本からご使用いただけますが、主にコンベヤのリターン側に設置の場合は、掻き取り効果をより一層向上させ、またベルトの蛇行・片寄りの発生を防止するため、2本を互い違いに並べての設置を推奨いたします。

製品特長

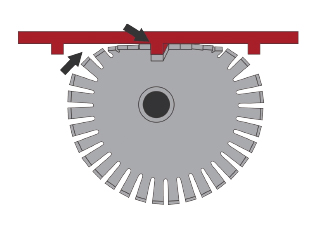

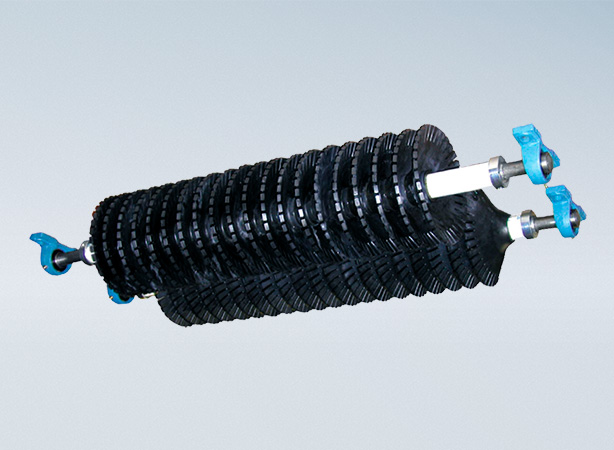

独自形状の柔軟なゴムディスク

日本国内では他に類を見ない、円周部に切目の入った独自形状のゴムディスクを採用。柔軟性と耐摩耗性に優れ、ベルト表面を傷つけずに付着物を強力に掻き取り続けます。

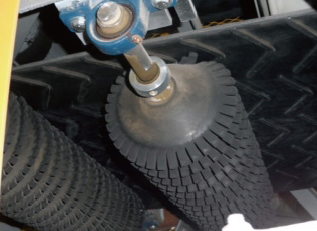

中寄(桟付)や金属接続のベルトにも

通常のベルトはもちろん、中寄(桟付)ベルトや、端部を熱加硫/金属接続したベルトであっても、ゴムディスクが凸凹部に柔軟にフィットするため、ご使用いただけます。

動力不要で、あらゆる搬送物に対応

ゴムディスクはベルトの進行で回転するため、モータやエアの動力は不要です。石炭、鉄鉱石、木材チップ、化学肥料など、湿式・乾式を問わず、幅広い搬送物に対応します。

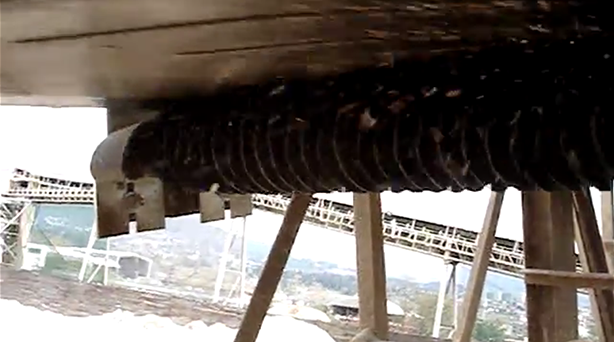

動画で製品特長をわかりやすく

外形図

(mm)

B W 型式 D L0 L1 L2 L3 p1 p2 W K1 K2 d n 重量(kg)
450 M-CHV-18-SET-9 203 457 305 419 -832 74 40 19 -187.5 -187.5 25 9 24.8
600 M-CHV-24-SET-13 203 609 457 571 -984 74 40 19 -187.5 -187.5 25 13 27.5
750 M-CHV-30-SET-17 203 762 610 724 -1137 74 40 19 -187.5 -187.5 25 17 30.3
900 M-CHV-36-SET-21 203 914 762 876 -1289 74 40 19 -187.5 -187.5 25 21 33.0

※上記、クリーナシャフトの寸法(L3、K1、K2)は参考値です。また、ゴムディスクの個数(n)はベルト幅により異なりますので、ご注意ください。
※ゴムディスクの寿命は、ご使用のコンベヤの設置環境や搬送物によって異なりますが、約1~2年を交換周期の目安としてください。
※当製品は、通常、クリーナ2 本と左右の軸受各2個(計4個)を1セットとして販売しております。
※設置場所により、別途、取付用のブラケットが必要な場合はオプションとなります。設置をご検討の際はJRC までご相談ください。
