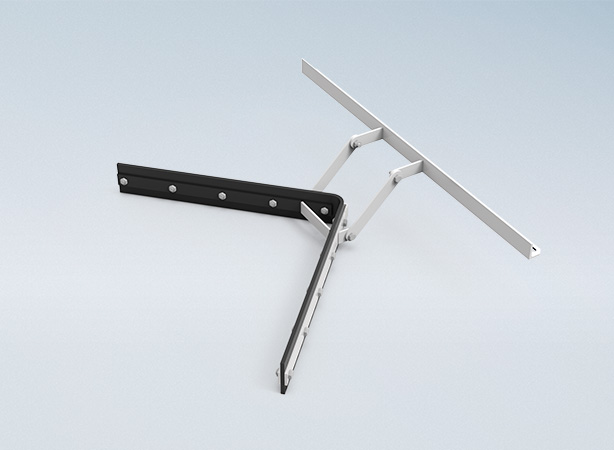

ベルトクリーナ<Vスクレパー>

VS型

  • 付着防止

用途・機能

搬送物や異物がリターン側ベルト上面に転がり込むと、プーリやベルトの表面への固着や、それらの損傷を招く場合があります。当製品は、プーリ手前のリターン側ベルト上面に設置することで、搬送物や異物の固着や噛み込みによるプーリやベルトの損傷を予防する機能を有します。

選定の目安

お使いのコンベヤのベルト幅に合わせてご選定ください。なお、当製品の掻取部は天然ゴム製で、上下可動式のため、ベルトに優しく搬送物を除去します。

標準取付位置

プーリ手前のリターン側ベルト上面にゴムスクレパーが接触するよう、コンベヤフレームとの位置関係、周囲の干渉物の有無をご確認ください。

外形図

(mm)

BW 型式 m A L S t h P 重量(kg)
400 VS-400 640 690 460 441 6 50 180 7.7
450 VS-450 690 740 509 466 6 50 180 8.1
500 VS-500 740 790 559 491 6 50 180 8.6
600 VS-600 840 890 661 542 6 50 180 9.7
750 VS-750 1040 1090 852 622 6 50 180 12.1
900 VS-900 1190 1240 997 710 6 50 180 13.4
1050 VS-1050 1340 1390 1143 797 9 65 200 27.6
1200 VS-1200 1490 1540 1298 875 9 65 200 30.8
