ベルトクリーナ(チップ掻取式)

NVC-H2B・H3B型

  • 付着防止

用途・機能

ゴムクッションとアームを使用し、クリーニング能力・安全性・耐久性・メンテナンス性、クリーナへの堆積が少ないなど、非常に優れた特長を有するチップ掻取式ヘッドクリーナです。

選定の目安

NVC-H3B 型はφ600 まで、NVC-H2B 型はφ850 までのプーリ径に対応しています。φ850 よりも大きいプーリの場合には、NVC-D 型(大径用クリーナ)もございます。(NVC-D 型の最大プーリ径はφ1500 となります。)

製品特長


当製品は、掻取部に超硬合金チップ、クッション部に防振ゴムを使用しており、ベルト表面の凹凸に対し、柔軟かつ正確な動作で追従するため、掻取性能を充分に発揮します。

コンベヤベルトは、搬送物が集中する中央部から摩耗します。トラフ癖と相まってベルト中央部に対する掻取チップの加圧力不足から搬送物の通過が発生します。NVC-H2B・H3B 型は、各掻取チップにベルト面に対する最適な加圧力を発生させるため、“てこの原理” を応用してアームの長さを変えることにより、両端チップのベルト面への圧力を緩め、中央に向かって段階的に圧力を高めています。

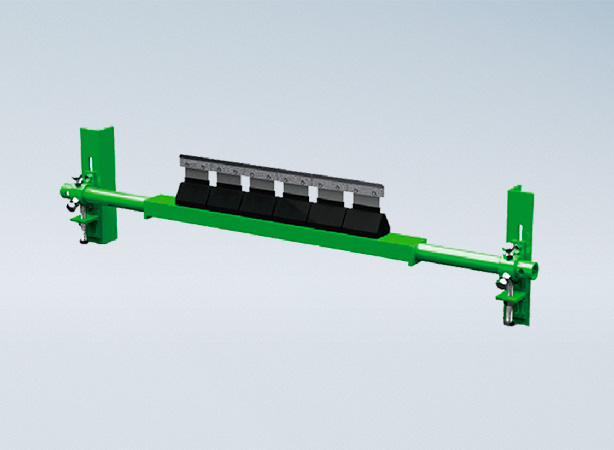

関連製品・オプション

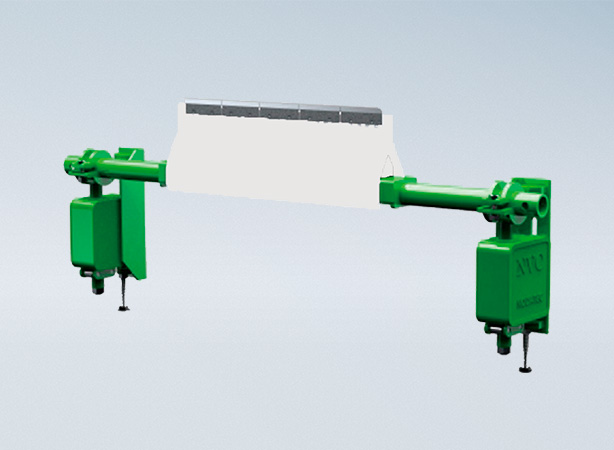

NVC-H2B・H3B 型は、ボルト加圧式手動調整ですが、調整作業を軽減させるスプリング式自動調整や、クリーナを開放しての点検および清掃が容易なウエイト式自動調整もご用意しております。

NVC-H3B 型はφ600 まで、NVC-H2B 型はφ850 までのプーリ径に対応しています。φ850 よりも大きいプーリの場合には、NVC-D型(大径用クリーナ)もございます。(NVC-D 型の最大プーリ径はφ1500 となります。)

ゴムクッションを保護するためのゴムカバーはオプションでご用意しております。

外形図

標準取付位置

(mm)

BW 型式 W L 取付幅 重量(kg)
400~600 NVC-400H2B 401 1100 850以内 31
600~800 NVC-600H2B 602 1300 1050以内 38
800~1000 NVC-800H2B 803 1500 1250以内 45
1000~1200 NVC-1000H2B 1004 1700 1450以内 53
1200~1400 NVC-1200H2B 1205 1900 1650以内 60
1400~1600 NVC-1400H2B 1406 2100 1850以内 68
1600~1800 NVC-1600H2B 1607 2400 2150以内 76
1800~2000 NVC-1800H2B 1808 2600 2350以内 90
2000~2200 NVC-2000H2B 2009 2800 2550以内 98
2200~2400 NVC-2200H2B 2210 3000 2750以内 106

※対応プーリ径はφ850 までとなっております。φ1500 までの大径プーリにはNVC-D 型をご用命ください。
※アームには、4種類のサイズがございます。交換部品ご注文の際は、アーム番号をご指定ください。


外形図

標準取付位置

(mm)

BW 型式 W L 取付幅 重量(kg)
300~400 NVC-300H3B 302 1000 800以内 15
400~500 NVC-400H3B 403 1100 900以内 17
500~600 NVC-500H3B 504 1200 1000以内 19
600~700 NVC-600H3B 605 1300 1100以内 20
700~800 NVC-700H3B 706 1400 1200以内 22
800~900 NVC-800H3B 807 1500 1300以内 23
900~1000 NVC-900H3B 908 1600 1400以内 25
1000~1100 NVC-1000H3B 1009 1700 1500以内 27

※対応プーリ径はφ600 までとなっております。大径プーリにはNVC-H2B 型、NVC-D 型をご用命ください。
※アームには、3種類のサイズがございます。交換部品ご注文の際は、アーム番号をご指定ください。
