高炉スラグの付着による落鉱トラブルをJRCの高機能製品が劇的改善!

事例番号
IR-03
業界・業種
製鉄・コークス
ベルト幅
750
搬送物
高炉スラグ
お客様のお困りごと
  • 搬送物の付着
  • ベルトの蛇行、片寄り
  • 搬送物の落鉱
  • ローラの摩耗
事例番号 IR-03 業界・業種 製鉄・コークス ベルト幅 750 搬送物 高炉スラグ
お客様のお困りごと
  • 搬送物の付着
  • ベルトの蛇行、片寄り
  • 搬送物の落鉱
  • ローラの摩耗
  • 問題点

    • 高炉スラグのベルト搬送面への付着、および、それに伴う落鉱にお困りでした。
    • リターン側に堆積した落鉱物が、ベルトやプーリの摩耗、ローラ類の回転不良といった二次トラブルを引き起こしていました。
    • 堆積した落鉱物の清掃作業を最低でも8回/月は実施しなければならず、操業中断による生産ロスにお悩みでした。
    • コンベヤの安全対策(安全柵設置、立入り禁止処置)が進んでおり、コンベヤのトラブル発生箇所をいち早く発生することが困難でした。

    改善前の写真

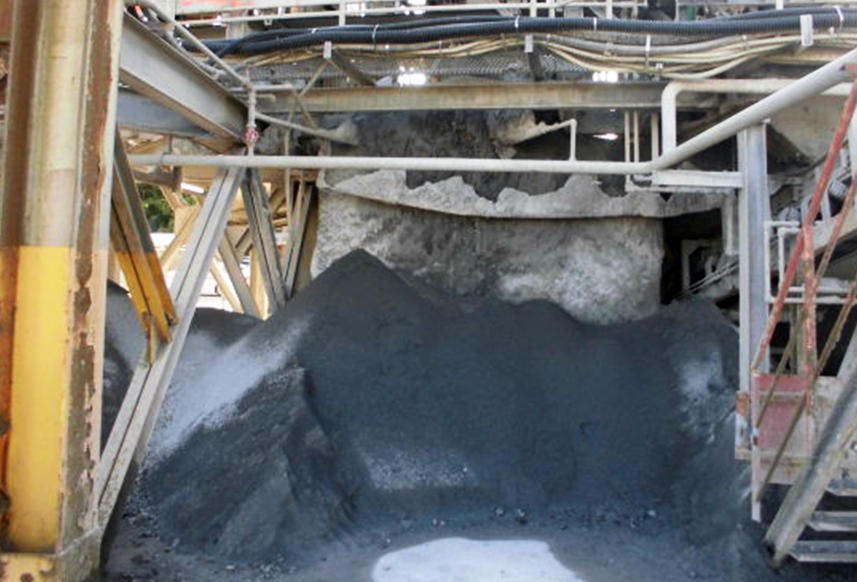

    • コンベヤ下部。GL2m近い、落鉱物の堆積が発生(清掃後1か月の様子)

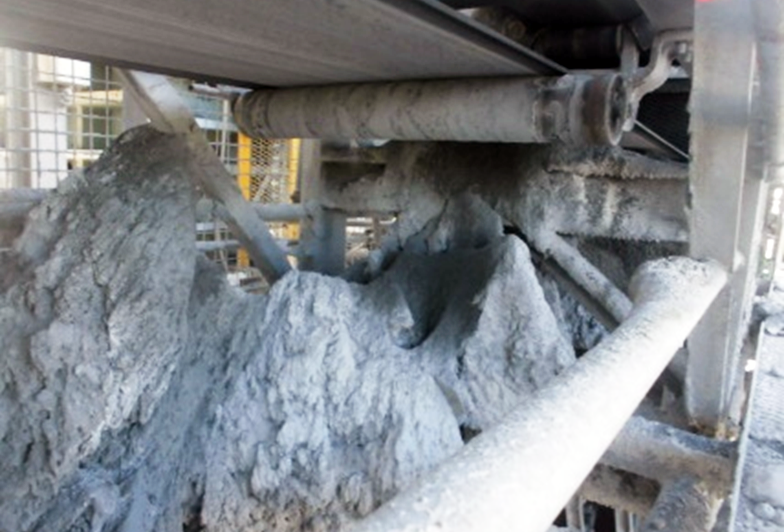

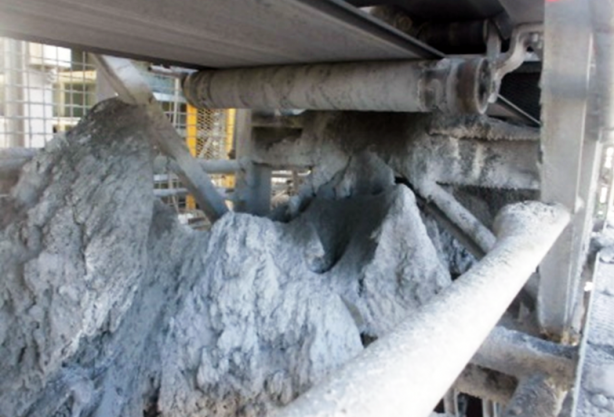

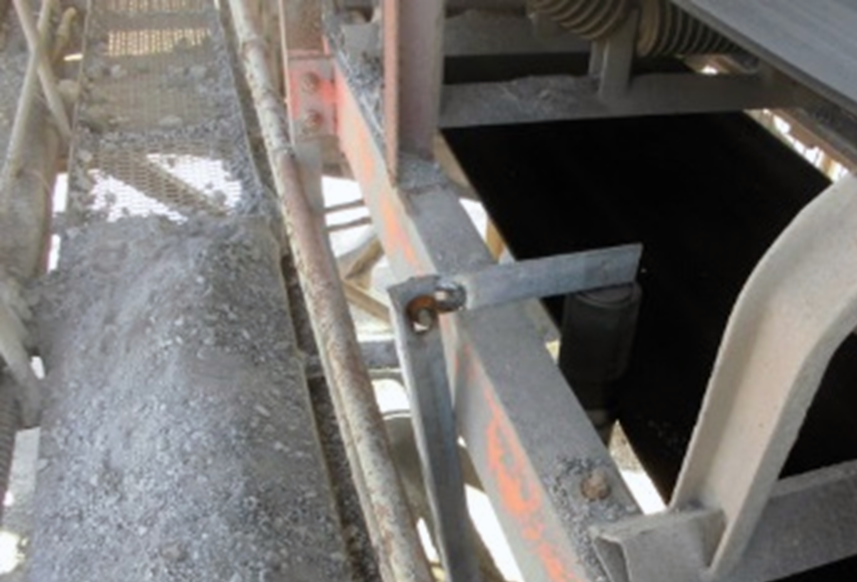

    • リターン側のベルトおよびローラの表面に搬送物が付着し、フレームへの堆積が発生

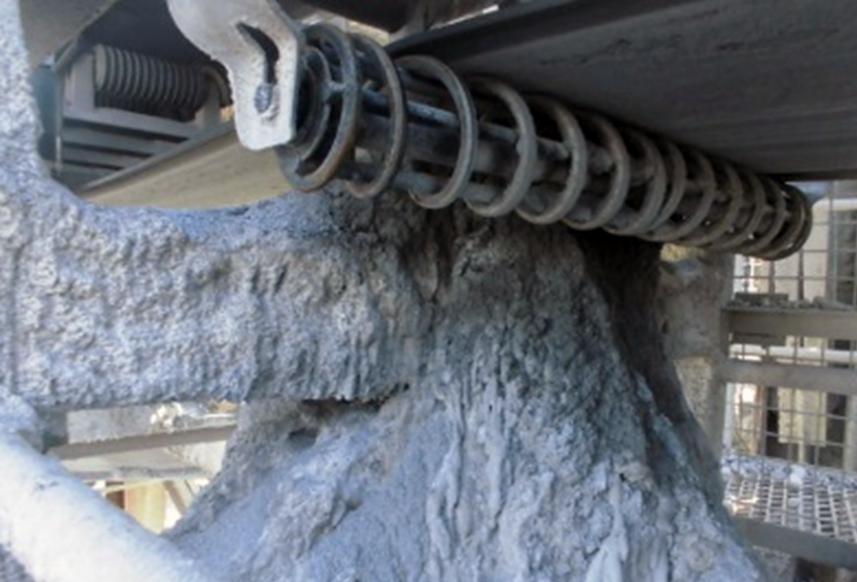

    • ベルト表面の付着除去を目的に導入されたスパイラルリターンローラの付近にも堆積が発生
    • スナブプーリの手前に設置された超合金チップ式クリーナの刃先に搬送物が着鉱し、掻き取り機能が不全に

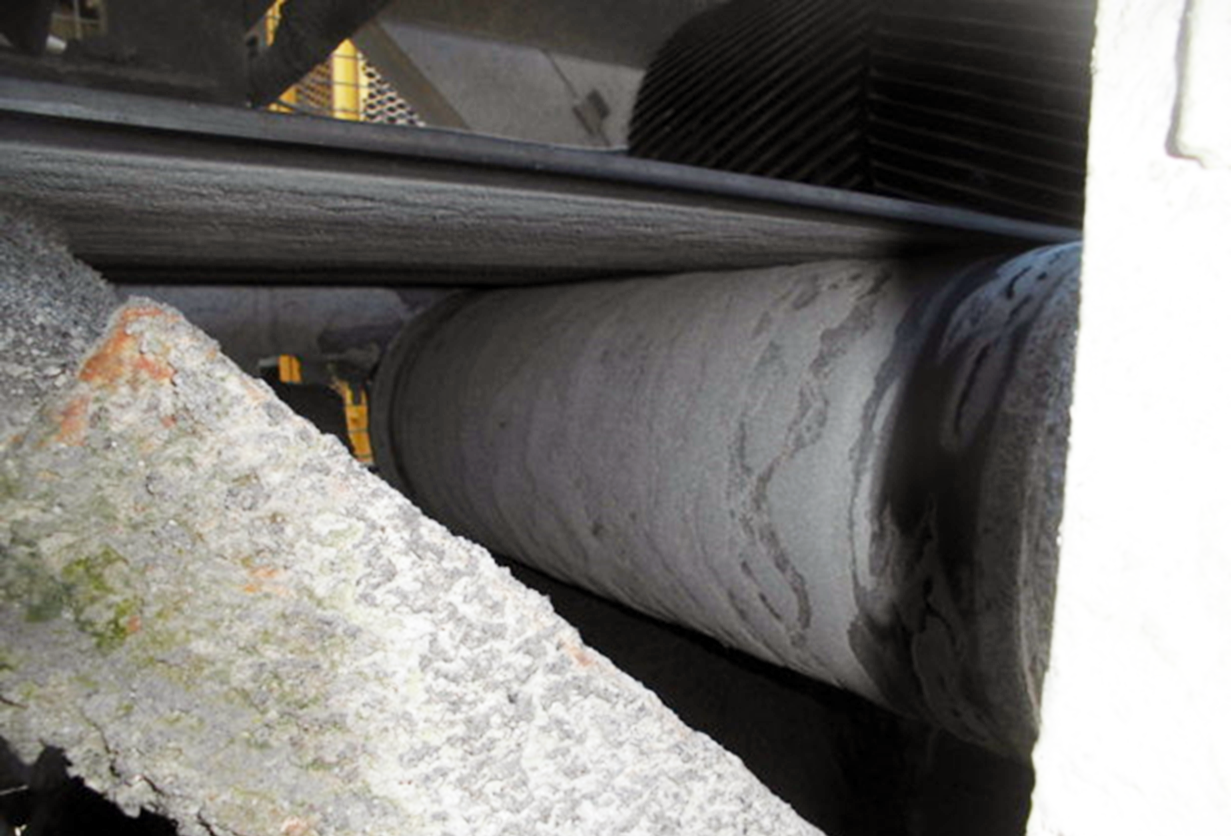

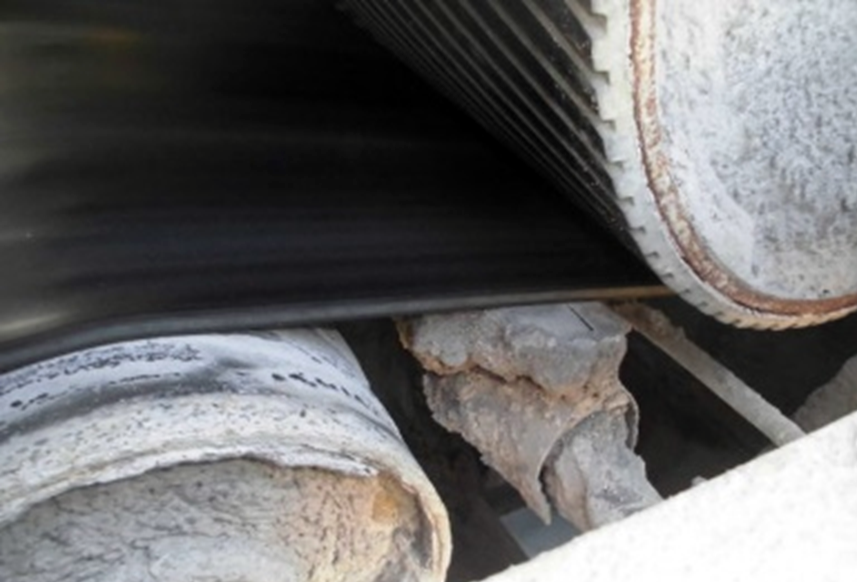

    • スナブプーリ表面にも搬送物が付着し、落鉱およびベルトの蛇行の要因になっている
    • ベルト蛇行防止用の内製品。ローラ脱落の恐れがあるほか、ローラ管体の厚みが薄く、摩耗によるベルト損傷も発生

    JRCのご提案

    • ヘッドプーリにベルトクリーナ「アスゴ・スカルパー」を新設し、戻り側ベルト表面へのスラグの付着(居つき)を除去する。
    • リターン側のローラについて、通常の鋼管製リターンローラに比べて、ベルトとの接触部分が少ない「落荷防止リターンローラ」に入れ替える。
    • 付着による落鉱・蛇行の発生要因である鋼管製のスナブプーリを、付着軽減に効果のある「ダンゴレス・スナブプーリ」に入れ替える。
    • ベルト蛇行防止のため、耐摩耗性にも優れた「トロア式ガイドイドラ」をヘッドプーリ直前の箇所に2機、新規導入。(従来の内製品は取り外し)

    改善された内容

    • 各種製品の導入により、搬送物のベルト表面への付着、および、それに伴う落鉱が大幅に軽減されました。
    • リターン側への落鉱・堆積が軽減されたことで、ベルトやプーリの摩耗、ローラ類の回転不良といった二次トラブルの発生もなくなりました。
    • 落鉱物の清掃作業は対策1か月経過後にもかかわらず、一度も実施しなくて良い状況になり、そのための操業中断の必要がなくなりました。
    • 各種製品の導入により、コンベヤの調整・清掃作業が必要なエリアが一定の箇所に特定でき、コンベヤ操業における安全性も向上しました。

    改善後の写真

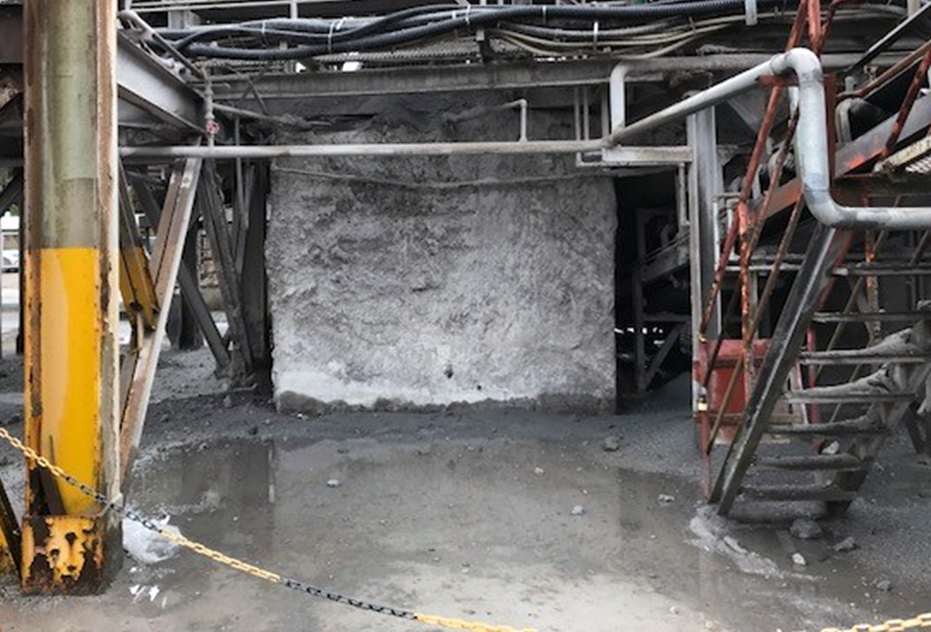

    • コンベヤ下部で落鉱物の堆積がほぼ皆無に(対策製品導入後1か月の様子)

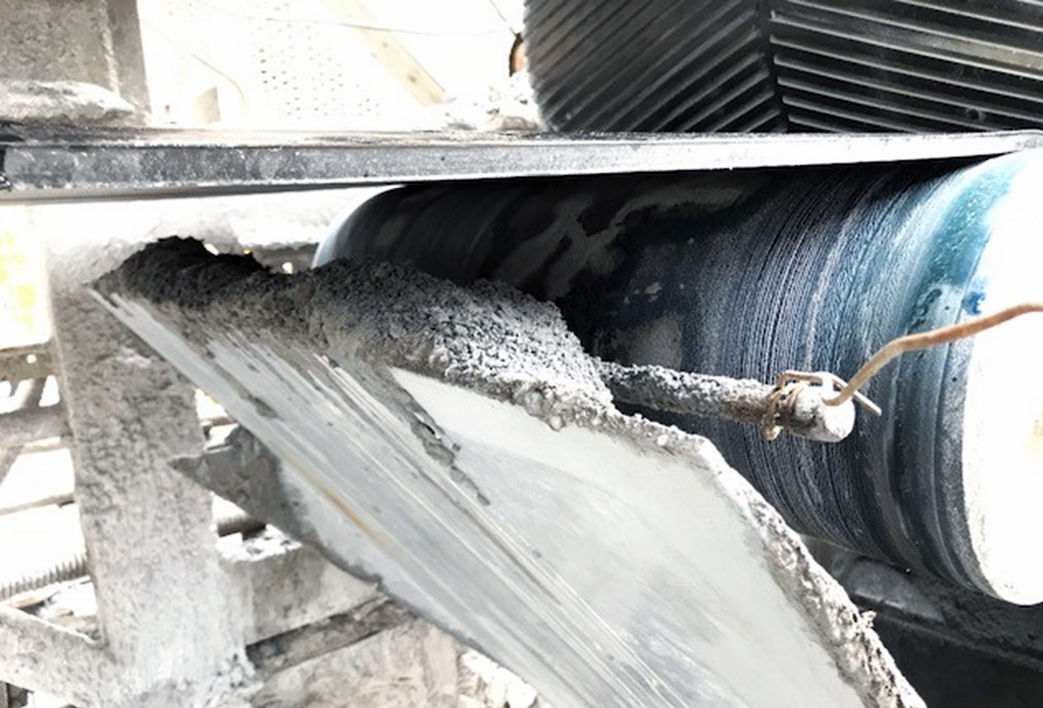

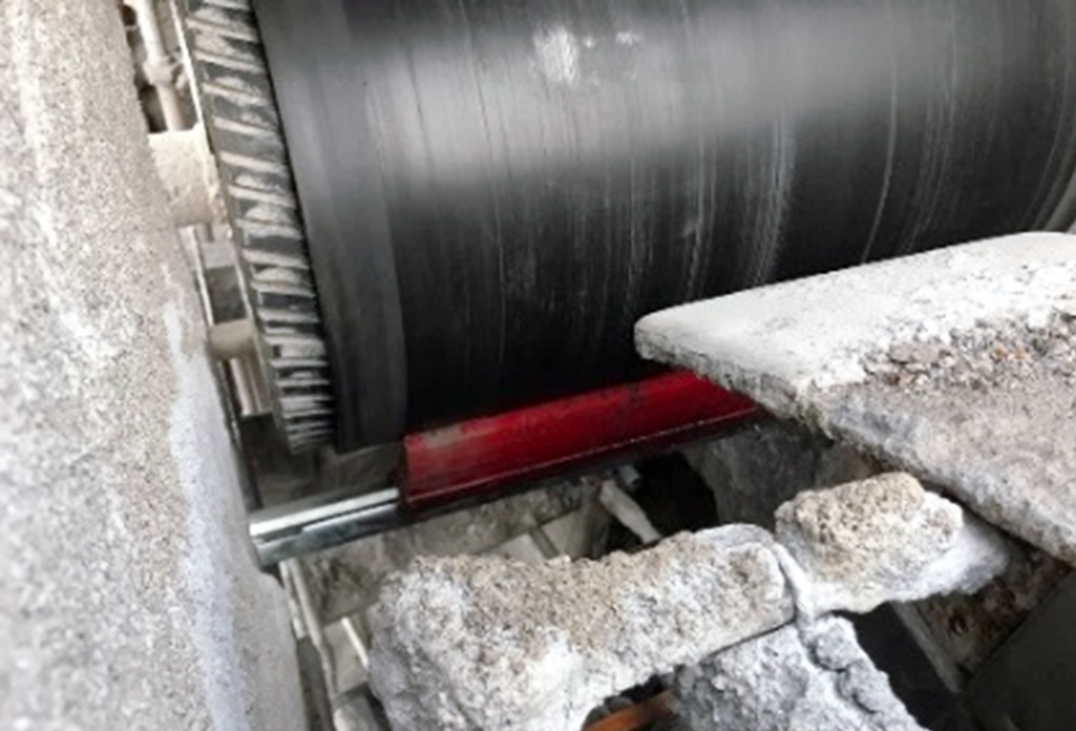

    • アスゴ・スカルパーがベルト表面の付着物を強力に除去。テンション自動調整機能でブレードの調整作業も低減
    • アスゴ・スカルパー標準搭載の摩耗インジケーターにより、外部からのブレード摩耗状況の確認も可能に

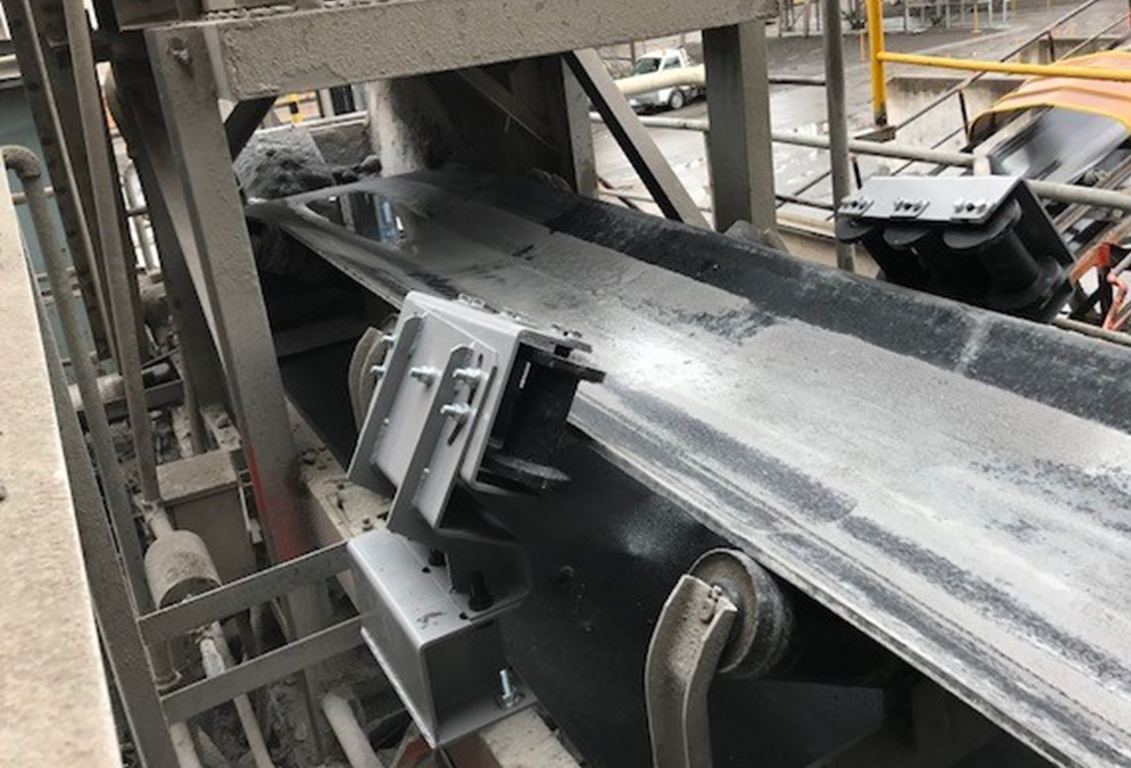

    • 落荷防止リターンローラの導入によりローラ表面への付着、フレームへの堆積が大幅に軽減

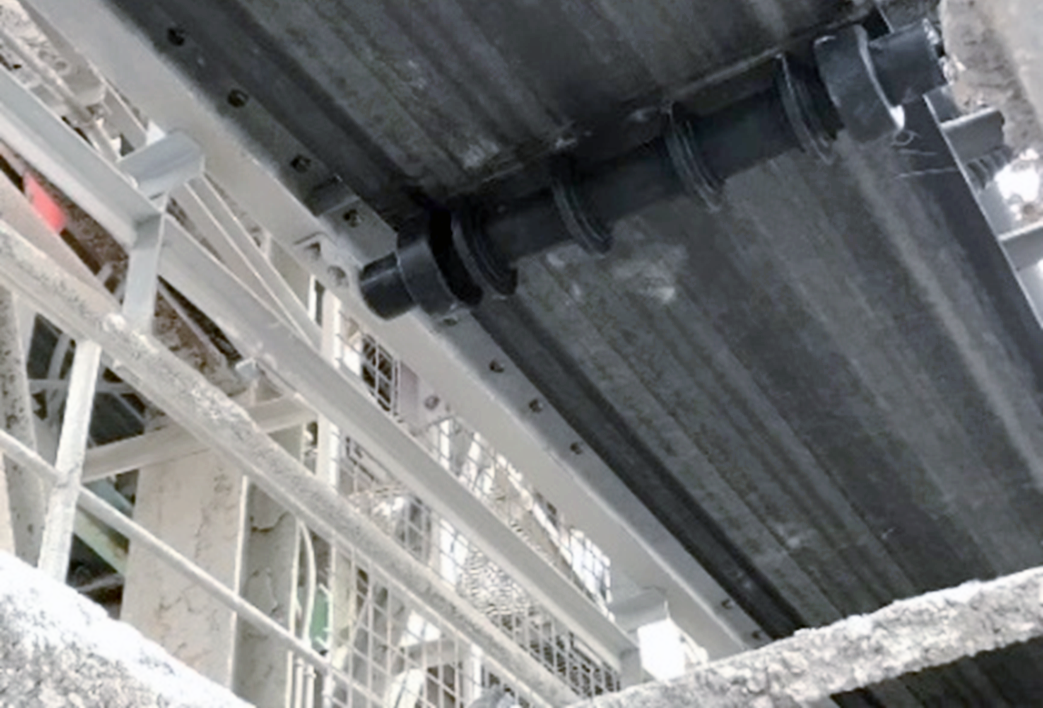

    • ダンゴレス・スナブプーリの導入によりプーリ表面への付着が大幅に軽減され、ベルトの蛇行防止にも貢献

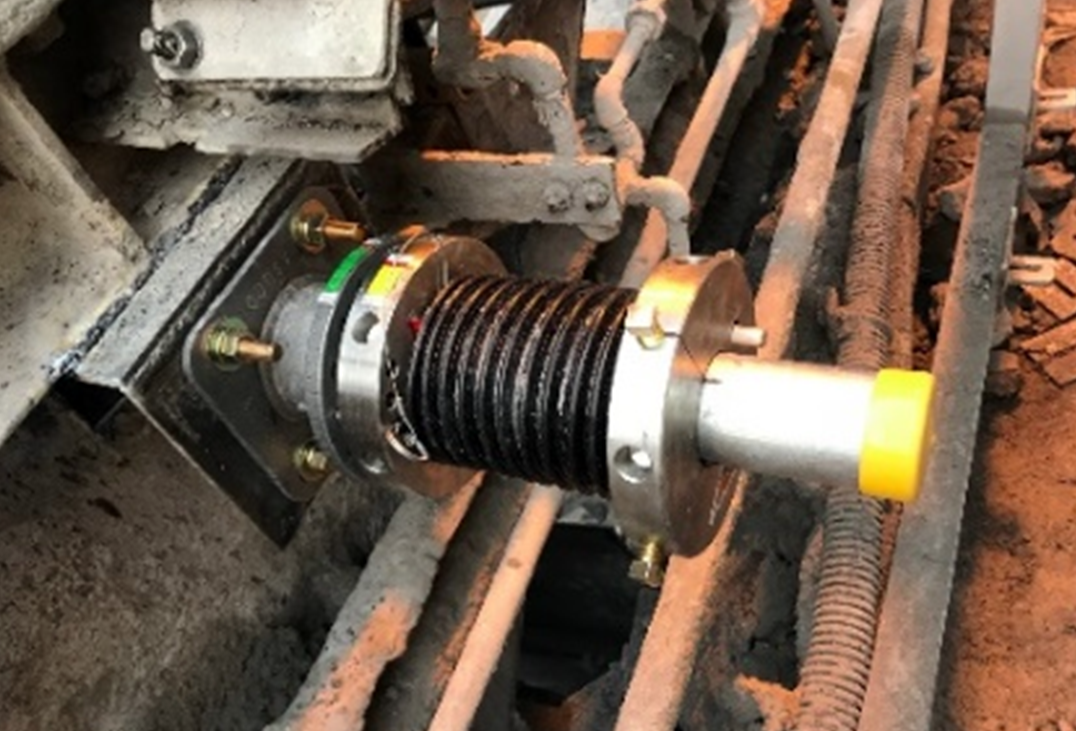

    • トロア式ガイドアイドラにより蛇行が抑制され、ベルトが正常に中央を走ることで、クリーナの掻き取り効果も向上

    お客様の声

    これまで付着や落鉱による清掃作業の多さ、設備の劣化といった課題に悩まされてきましたが、JRC製品の導入で、それらが激減して大変驚いています。
    さらなる落鉱対策の水平展開に向けて、対象コンベヤの選定と計画の立案、落鉱対策製品の勉強会実施も検討したいと考えています。

    導入した製品

    • ベルトクリーナ <アスゴ・スカルパー>
      EZ型

    • 落荷防止リターンローラ
      KR型

    • ダンゴレスキャリヤローラ、リターンローラ
      CDL2型、RDL2型

    • トロア式ガイドアイドラ
      TG型
