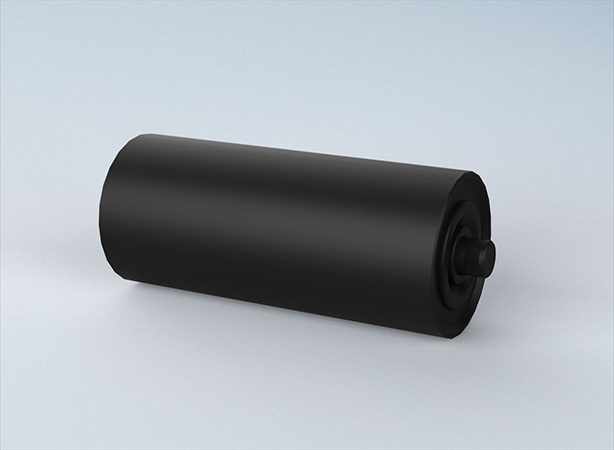

Ｖ型押えリターンローラ
Ｒ－ＶＰ型
用途・機能
V 型押えリターンアイドラ（VRP 型）に使用されるローラです。
選定の目安
V 型押えリターンアイドラの各種ベルト幅に合わせてご選定ください。
型式例
外形図
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
G
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | R-400-VP | 89.1 | 200 | 208 | 230 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.4 |
| 450 | R-450-VP | 89.1 | 215 | 223 | 245 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.5 |
| 500 | R-500-VP | 89.1 | 235 | 243 | 265 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.7 |
| 600 | R-600-VP | 89.1 | 285 | 293 | 315 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.1 |
| 750 | R-750-VP | 114.3 | 365 | 373 | 395 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 5.2 |
| 900 | R-900-VP | 114.3 | 440 | 448 | 470 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 6.1 |
| 1050 | R-1050-VP | 139.8 | 490 | 500 | 530 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 9.1 |
| 1200 | R-1200-VP | 139.8 | 565 | 575 | 605 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 10.2 |
| 1400 | R-1400-VP | 165.2 | 650 | 660 | 690 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 15.2 |
| 1600 | R-1600-VP | 165.2 | 770 | 780 | 810 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 17.6 |
| 1800 | R-1800-VP | 165.2 | 870 | 880 | 910 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 21.7 |
| 2000 | R-2000-VP | 165.2 | 970 | 980 | 1010 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 23.9 |

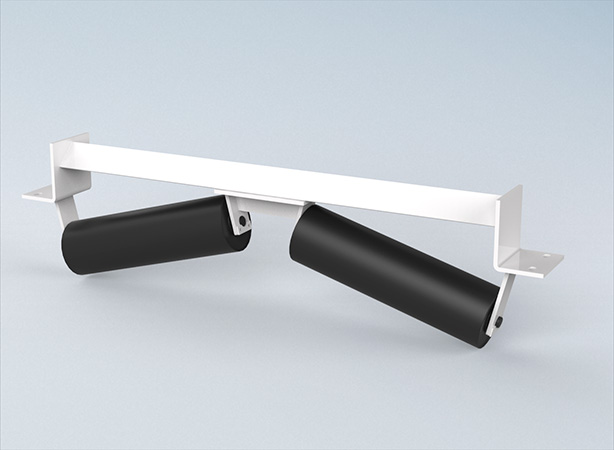

関連する製品RELATED PRODUCTS
