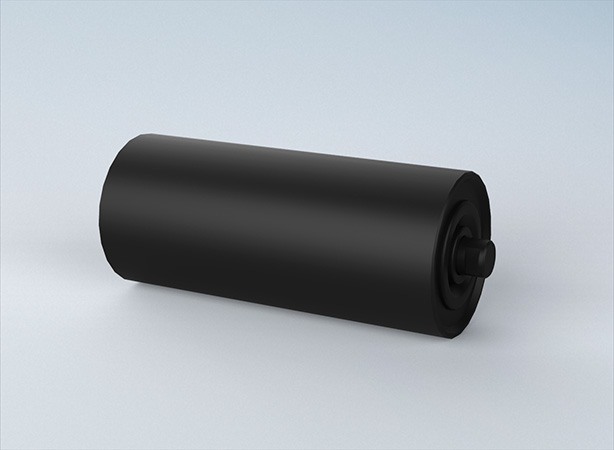

Ｖリンクリターンローラ
Ｒ－ＶＲ型
用途・機能
ローラ2 本をジョイントリンクで繋ぐV リンクリターンアイドラ（JVR 型）に使用されるローラです。
選定の目安
V リンクリターンアイドラの各種ベルト幅に合わせてご選定ください。
型式例

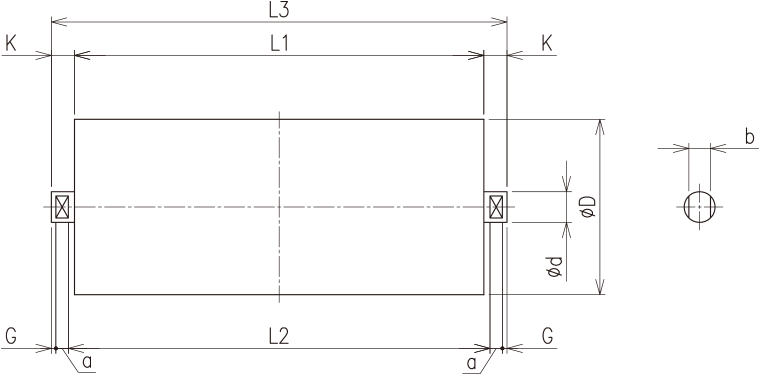

外形図
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
G
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | R-400-VR | 89.1 | 115 | 123 | 145 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 1.7 |
| 450 | R-450-VR | 89.1 | 130 | 138 | 160 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 1.8 |
| 500 | R-500-VR | 89.1 | 145 | 153 | 175 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 1.9 |
| 600 | R-600-VR | 89.1 | 180 | 188 | 210 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.2 |
| 750 | R-750-VR | 114.3 | 225 | 233 | 255 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.5 |
| 900 | R-900-VR | 114.3 | 265 | 273 | 295 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 4.0 |
| 1050 | R-1050-VR | 139.8 | 325 | 335 | 365 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 6.5 |
| 1200 | R-1200-VR | 139.8 | 370 | 380 | 410 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 7.2 |
| 1400 | R-1400-VR | 165.2 | 465 | 475 | 505 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 11.4 |
| 1600 | R-1600-VR | 165.2 | 500 | 510 | 540 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 12.1 |
