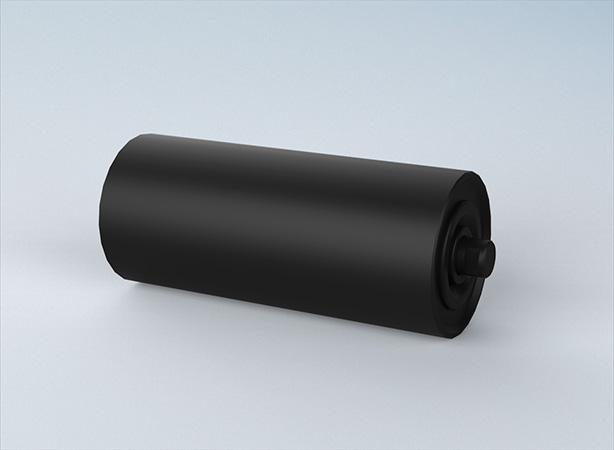

テーパ型リターン用センターローラ
ＡＲ－ＣＴ型
用途・機能
テーパ型自動調芯リターンアイドラ（2 軸式）、および、テーパ型逆押え自動調芯リターンアイドラのセンターローラとして使用されるローラです。
選定の目安
テーパ型自動調芯 リターンアイドラ（2 軸式）および、テーパ型逆押え自動調芯リターンアイドラの各種ベルト幅に合わせてご選定ください。
型式例
外形図
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
G
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1050 | AR-CT-1050 | 139.8 | 140 | 150 | 180 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 3.6 |
| 1200 | AR-CT-1200 | 139.8 | 220 | 230 | 260 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 4.8 |
| 1400 | AR-CT-1400 | 165.2 | 250 | 260 | 290 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 7.1 |
| 1600 | AR-CT-1600 | 165.2 | 360 | 370 | 400 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 9.3 |
| 1800 | AR-CT-1800 | 165.2 | 400 | 410 | 440 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 11.2 |
| 2000 | AR-CT-2000 | 165.2 | 450 | 460 | 490 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 12.3 |
※上記のうち、BW1050、1200 については、同ベルト幅のテーパ型逆押え自動調芯リターンアイドラにのみ使用します。
