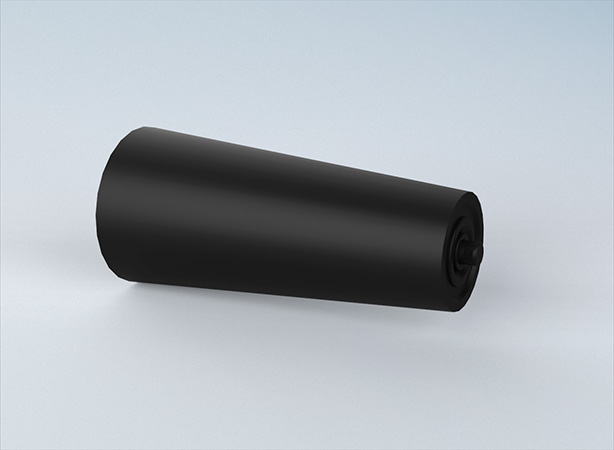

テーパ型リターンローラ
ＡＲ－Ｔ型
用途・機能
テーパ型自動調芯リターンアイドラ、および、テーパ型逆押え自動調芯リターンアイドラのサイドローラとして使用される左右で径の異なるローラです。
選定の目安
テーパ型自動調芯 リターンアイドラ、および、テーパ型逆押え自動調芯リターンアイドラの各種ベルト幅に合わせてご選定ください。
型式例
外形図
(mm)
|
B W
|
型式
|
D1
|
D2
|
L1
|
L2
|
L3
|
K
|
G
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | AR-T-400 | 100 | 123 | 170 | 178 | 200 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.9 |
| 450 | AR-T-450 | 100 | 126 | 190 | 198 | 220 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.2 |
| 500 | AR-T-500 | 100 | 128 | 210 | 218 | 240 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.6 |
| 600 | AR-T-600 | 100 | 130 | 220 | 228 | 250 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.7 |
| 750 | AR-T-750 | 100 | 137 | 270 | 278 | 300 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 4.7 |
| 900 | AR-T-900 | 100 | 145 | 330 | 338 | 360 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 5.9 |
| 1050 | AR-T-1050 | 100 | 153 | 390 | 400 | 430 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 8.1 |
| 1200 | AR-T-1200 | 100 | 159 | 420 | 430 | 460 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 9.0 |
| 1400 | AR-T-1400 | 100 | 171 | 500 | 510 | 540 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 12.5 |
| 1600 | AR-T-1600 | 130 | 208 | 550 | 560 | 590 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 18.9 |
| 1800 | AR-T-1800 | 140 | 184 | 630 | 640 | 670 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 21.2 |
| 2000 | AR-T-2000 | 140 | 189 | 700 | 710 | 740 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 24.0 |

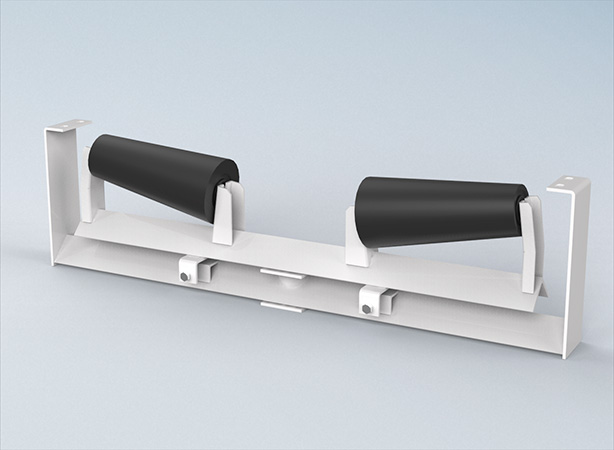

関連する製品RELATED PRODUCTS
