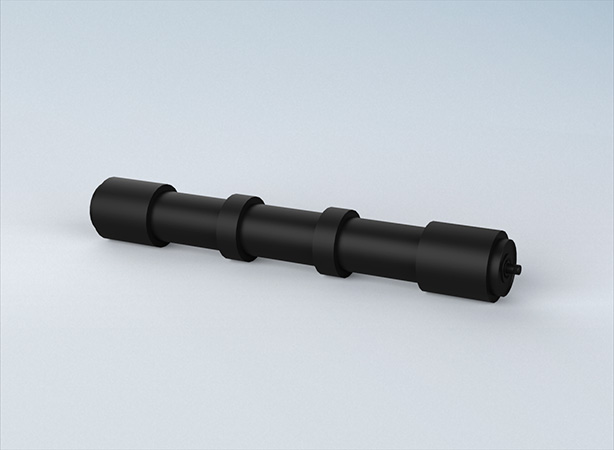

スリーブ付リターンローラ
ＲＧ型
用途・機能
鉄製ローラの表面にゴムリングを複数配置し、ベルトとの接触長さを減らして、ベルトの付着物の落下（落鉱）を減少させるリターンローラです。
選定の目安
ベルトとの接触長さが少なく、使用時の搬送物の「落鉱」が軽減されます。
型式例
外形図
(mm)
|
B W
|
型式
|
D1
|
D2
|
L1
|
L2
|
L3
|
W
|
W1
|
P
|
P1
|
P2
|
K
|
G
|
a
|
b
|
d
|
n
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | RG-400 | 89.1 | 114 | 460 | 480 | 502 | 100 | 50 | 20 | 85 | – | 21 | 3 | 8 | 14 | 20 | 1 | 6204ZZ | 5.7 |
| 450 | RG-450 | 89.1 | 114 | 510 | 530 | 552 | 100 | 50 | 20 | 110 | – | 21 | 3 | 8 | 14 | 20 | 1 | 6204ZZ | 6.1 |
| 500 | RG-500 | 89.1 | 114 | 560 | 580 | 602 | 100 | 50 | 20 | 135 | – | 21 | 3 | 8 | 14 | 20 | 1 | 6204ZZ | 6.5 |
| 600 | RG-600 | 89.1 | 114 | 660 | 680 | 702 | 100 | 50 | 20 | 185 | – | 21 | 3 | 8 | 14 | 20 | 1 | 6204ZZ | 7.4 |
| 750 | RG-750 | 114.3 | 144 | 850 | 880 | 902 | 150 | 50 | 20 | 136 | 138 | 26 | 3 | 8 | 14 | 20 | 2 | 6204ZZ | 14.5 |
| 900 | RG-900 | 114.3 | 144 | 1000 | 1030 | 1052 | 150 | 50 | 20 | 186 | 188 | 26 | 3 | 8 | 14 | 20 | 2 | 6204ZZ | 16.3 |
| 1050 | RG-1050 | 139.8 | 170 | 1150 | 1180 | 1210 | 225 | 50 | 30 | 122 | 123 | 30 | 4 | 11 | 18 | 25 | 3 | 6205ZZ | 25.6 |
| 1200 | RG-1200 | 139.8 | 170 | 1300 | 1330 | 1360 | 225 | 50 | 30 | 160 | 160 | 30 | 4 | 11 | 18 | 25 | 3 | 6205ZZ | 28 |
| 1400 | RG-1400 | 165.2 | 195 | 1530 | 1550 | 1580 | 225 | 50 | 30 | 164 | 164 | 25 | 4 | 11 | 22 | 30 | 4 | 6206ZZ | 40.8 |
| 1600 | RG-1600 | 165.2 | 195 | 1730 | 1750 | 1780 | 225 | 50 | 30 | 160 | 165 | 25 | 4 | 11 | 22 | 30 | 5 | 6206ZZ | 45.4 |
| 1800 | RG-1800 | 165.2 | 195 | 2000 | 2040 | 2070 | 300 | 50 | 30 | 148.5 | 149 | 35 | 4 | 11 | 25 | 35 | 6 | 6207ZZ | 57.7 |
| 2000 | RG-2000 | 165.2 | 195 | 2200 | 2240 | 2270 | 300 | 50 | 30 | 177 | 178 | 35 | 4 | 11 | 25 | 35 | 6 | 6207ZZ | 62.2 |
※センターゴムリングの個数（n）はベルト幅によって異なります。
