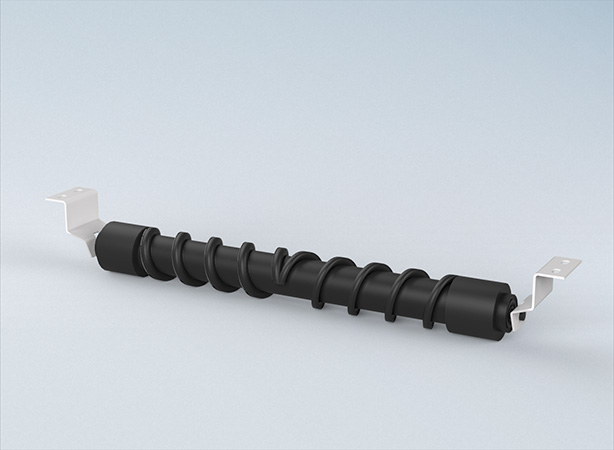

ゴムスパイラルリターンローラ

SRNR型

  • JIS準拠
  • 付着防止

用途・機能

左右対称のらせん形状をしたローラ表面によって、ベルトの蛇行・片寄りの原因となる搬送物の「付着」を回転しながら掻き落とす機能を有しています。コンベヤ設備内の、落鉱を促進させたい区域への設置を推奨します。

選定の目安

SR 型が鉄線を曲げてらせん形状としているのに対し、当製品は、よりベルトに優しい「ゴム」をらせん形状に成形しています。除去物が付着しにくい特性があり、粘着性・摩耗性・腐食性の高い搬送物の付着対策用に推奨します。

型式例

外形図

(mm)

B W
型式
D1
D2
Lo
L1
L2
L3
K
P
W
h
G
a
b
d
BB
重量(kg)
500 SRNR-500 102 72 520 560 580 602 21 20 100 15 3 8 14 20 6204ZZ 7.7
600 SRNR-600 102 72 620 660 680 702 21 20 100 15 3 8 14 20 6204ZZ 8.9
750 SRNR-750 115 85 810 850 880 902 26 20 100 15 3 8 14 20 6204ZZ 12.5
900 SRNR-900 115 85 960 1000 1030 1052 26 20 100 15 3 8 14 20 6204ZZ 14.6

※ゴムスパイラルリターンローラはBW500、600、750、900 のみのお取り扱いとなっております。ご了承ください。
