ガーランドキャリヤローラ（センター用・サイド用）
ＧＣＣ型、ＧＣＴ型

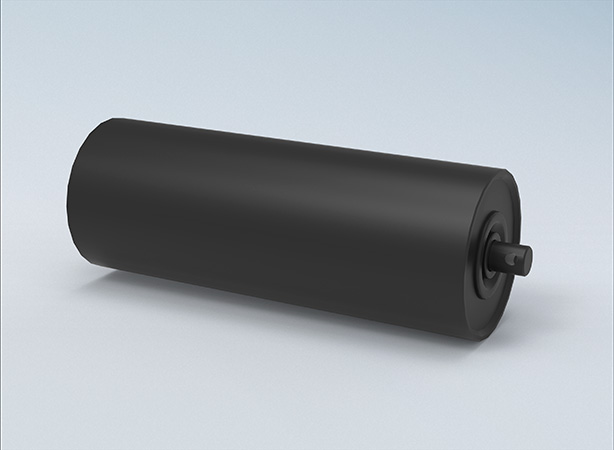

※こちらのイメージ図はサイド用（GCT 型） のものです。 センター用（GCC 型） のイメージ図はGC 型と同様です。
用途・機能

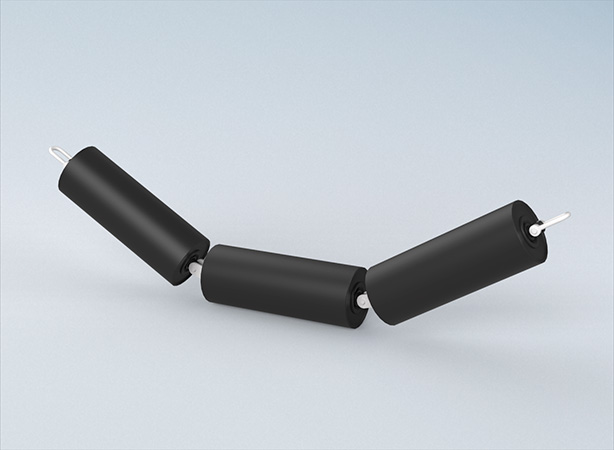

ガーランドキャリヤアイドラ（GC 型）に使用されるローラです。軸端部にジョイントリンク用の孔が空いています。
選定の目安
BW1050、1200 のガーランドキャリヤアイドラにおいて、そのセンター用およびサイド用のローラとしてご選定ください。
型式例
型式例
外形図
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
E
|
A
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1050 | GCC-105 | 139.8 | 370 | 405 | 426 | 28 | 10.5 | 10 | 25 | 6205ZZ | 7.2 |
| 1200 | GCC-120 | 139.8 | 420 | 455 | 476 | 28 | 10.5 | 10 | 25 | 6205ZZ | 8.0 |
外形図
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K1
|
K2
|
E1
|
E2
|
A
|
B
|
d
|
b
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1050 | GCT-105 | 139.8 | 370 | 408 | 431 | 28 | 33 | 10.5 | 12.5 | 15.5 | 10 | 25 | 19.5 | 6205ZZ | 7.3 |
| 1200 | GCT-120 | 139.8 | 420 | 458 | 481 | 28 | 33 | 10.5 | 12.5 | 15.5 | 10 | 25 | 19.5 | 6205ZZ | 8.0 |
