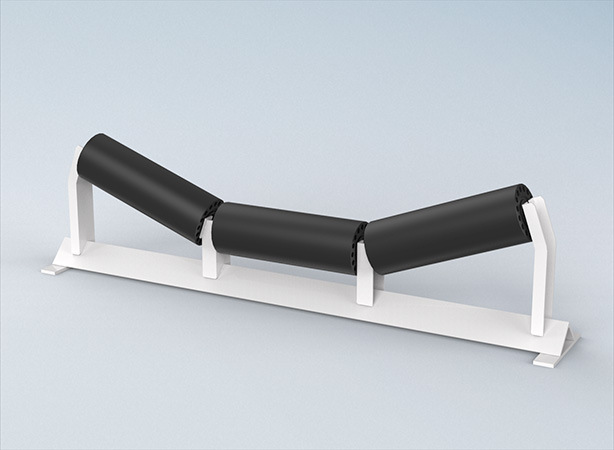

インパクトローラ(T型)
KC-T型
用途・機能
コンベヤにおいて、ホッパやシュート口など搬送物が落下する箇所(インパクト部)のアイドラにて使用されるローラです。中空型のインパクトゴムを鋼管製ローラに焼付しているため、表面が剥離せず、落下の衝撃を緩和します。
選定の目安
M型に比べ衝撃緩和効果が高く、搬送物の見掛比重が1.0t/㎥以上の重いもの(鉄鉱石・塊石・石灰石など)や、落下衝撃が比較的大きい箇所に設置のインパクトアイドラにご使用ください。
型式例
外形図
(mm)
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
G
|
a
|
b
|
d
|
BB
|
重量(kg)
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
400 | KC-40-T | 90 | 145 | 153 | 175 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.8 |
450 | KC-45-T | 90 | 165 | 173 | 195 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.1 |
500 | KC-50-T | 90 | 180 | 188 | 210 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.4 |
600 | KC-60-T | 90 | 210 | 218 | 240 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 3.9 |
750 | KC-75-T | 115 | 265 | 273 | 295 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 4.7 |
900 | KC-90-T | 115 | 315 | 323 | 345 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 5.5 |
1050 | KC-105-T | 140 | 370 | 380 | 410 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 8.7 |
1200 | KC-120-T | 140 | 420 | 430 | 460 | 20 | 4 | 11 | 18 | 25 | 6205ZZ | 9.7 |
1400 | KC-140-T | 166 | 500 | 510 | 540 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 17.3 |
1600 | KC-160-T | 166 | 580 | 590 | 620 | 20 | 4 | 11 | 22 | 30 | 6206ZZ | 19.7 |
1800 | KC-180-T | 166 | 650 | 660 | 690 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 22.6 |
2000 | KC-200-T | 166 | 730 | 740 | 770 | 20 | 4 | 11 | 25 | 35 | 6207ZZ | 25.1 |
