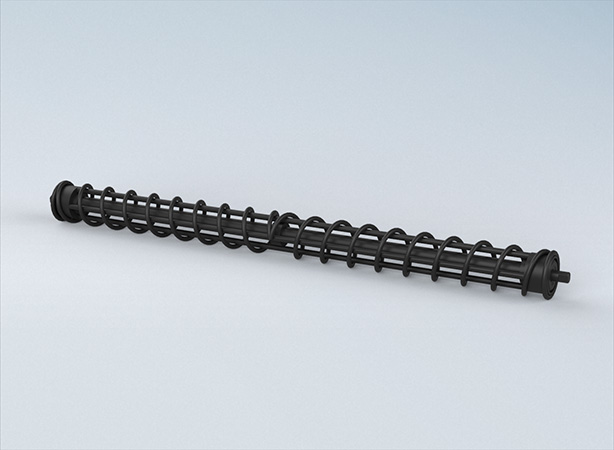

軽量型スパイラルリターンローラ
ＬＳＲＲ型
用途・機能
軽量型スパイラルリターンアイドラ(LSR 型) に使用されるローラです。
選定の目安
軽量型スパイラルリターンアイドラの各種ベルト幅に合わせてご選定ください。
型式例
外形図
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | LSRR-400 | 60 | 450 | 470 | 500 | 25 | 15 | 13 | 17 | 6203ZZ | 3.9 |
| 450 | LSRR-450 | 60 | 500 | 520 | 550 | 25 | 15 | 13 | 17 | 6203ZZ | 4.2 |
| 500 | LSRR-500 | 60 | 550 | 570 | 600 | 25 | 15 | 13 | 17 | 6203ZZ | 4.5 |
| 600 | LSRR-600 | 60 | 650 | 670 | 700 | 25 | 15 | 13 | 17 | 6203ZZ | 5.1 |
| 750 | LSRR-750 | 76 | 800 | 820 | 850 | 25 | 15 | 13 | 17 | 6203ZZ | 8.6 |
| 900 | LSRR-900 | 76 | 950 | 970 | 1000 | 25 | 15 | 13 | 17 | 6203ZZ | 10.0 |
