自動調芯リターンアイドラ

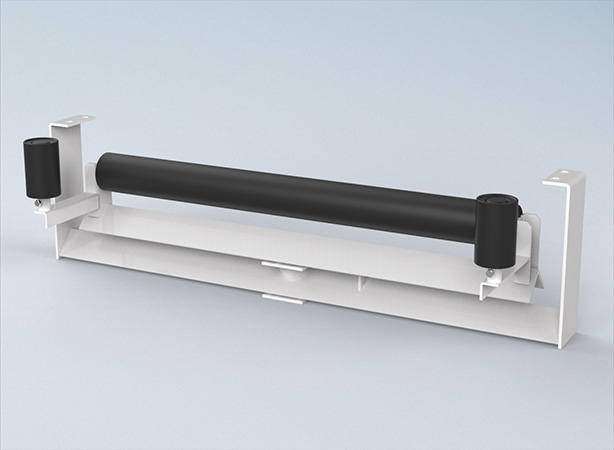

自動調芯リターンアイドラ

ＪＡＲ型

用途・機能

上下二重構造のフレームを繋ぐ旋回軸より手前に配置されたガイドローラにベルトが接触すると、フレーム（F2）が一定の角度範囲で旋回します。このとき発生した分力がベルトをコンベヤの中心に復帰させる機能により、無理な力をかけずに、ベルト損傷の少ない蛇行・片寄りの調整が可能です。

選定の目安

JIS 規格に準じていますので、既存のリターンアイドラとの入替が容易です。
帰り側ベルトの蛇行・片寄り調整にご使用ください。

使用ローラ

リターンローラ　R型

ガイドローラ GR型

アイドラ型式例

スタンド型式例

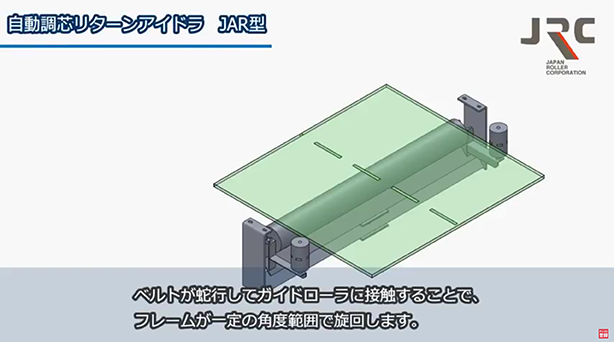

動画で製品特長をわかりやすく

外形図

図面ダウンロード

新規会員登録

(mm)

B W	型式	H1	H2	H3	m	A	n	B	D1	l1	l2	D2	GL	K	U	t	a×b	F1／F2	BB	重量（kg）
400	JAR-400	65	110	303	640	700	60	110	89.1	460	480	76.3	120	200	14.5	4.5	15×25	L65×6／L50×6	6204ZZ	20.5
450	JAR-450	65	110	303	690	750	60	110	89.1	510	530	76.3	120	200	14.5	4.5	15×25	L65×6／L50×6	6204ZZ	21.4
500	JAR-500	65	110	303	740	800	60	110	89.1	560	580	76.3	120	200	14.5	4.5	15×25	L65×6／L50×6	6204ZZ	22.3
600	JAR-600	65	110	303	840	900	60	110	89.1	660	680	76.3	120	200	14.5	4.5	15×25	L65×6／L50×6	6204ZZ	24.3
750	JAR-750	53	110	320	1040	1100	60	110	114.3	850	880	76.3	120	200	14.5	6	15×25	L75×6／L65×6	6204ZZ	35.5
900	JAR-900	53	110	327	1190	1250	60	110	114.3	1000	1030	76.3	120	200	14.5	6	15×25	L75×6／L75×6	6204ZZ	40.4
1050	JAR-1050	60	130	366	1340	1400	100	150	139.8	1150	1180	89.1	150	240	18.5	9	15×25	L90×7／L75×6	6205ZZ	61.6
1200	JAR-1200	60	130	380	1490	1550	100	150	139.8	1300	1330	89.1	150	240	18.5	9	15×25	L90×7／L90×7	6205ZZ	71.5
1400	JAR-1400	77	160	462	1730	1800	120	200	165.2	1530	1550	114.3	180	240	22.5	9	19×32	L130×9／L100×10	6206ZZ	132.0
1600	JAR-1600	77	160	483	1930	2000	120	200	165.2	1730	1750	114.3	180	240	22.5	9	19×32	L130×9／L130×9	6206ZZ	150.6
1800	JAR-1800	77	160	483	2220	2290	120	200	165.2	2000	2040	114.3	180	240	25.5	9	19×32	L130×12／L130×9	6207ZZ	189.8
2000	JAR-2000	77	160	484	2420	2490	120	200	165.2	2200	2240	114.3	180	240	25.5	9	19×32	L130×12／L130×12	6207ZZ	215.4
