ドミノ式キャリヤアイドラ
ＪＤＣ型
用途・機能
ベルト進行方向に対してスタンドを傾動させることが可能なアイドラです。
ローラ交換時における「作業時間短縮」と「危険率低減」に役立ちます。
選定の目安
JIS 規格に基づいており、既設品との入替が容易です。また、インパクト部でも使用できます。表記外のトラフ角度や前傾型についても受注生産にて製作可能ですのでお問い合わせください。
使用ローラ
キャリヤローラ Ｃ型
インパクトローラ KC-M型

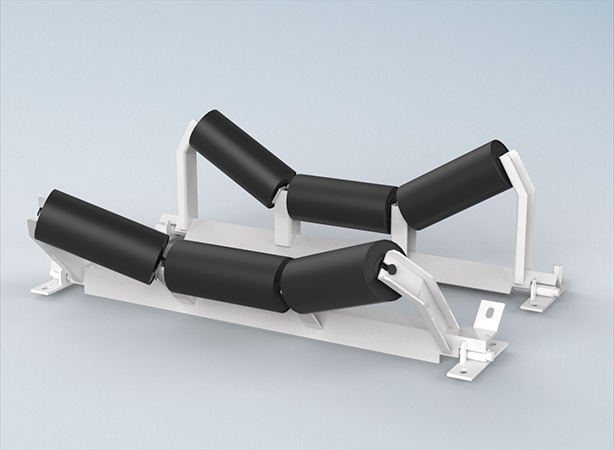

アイドラ型式例

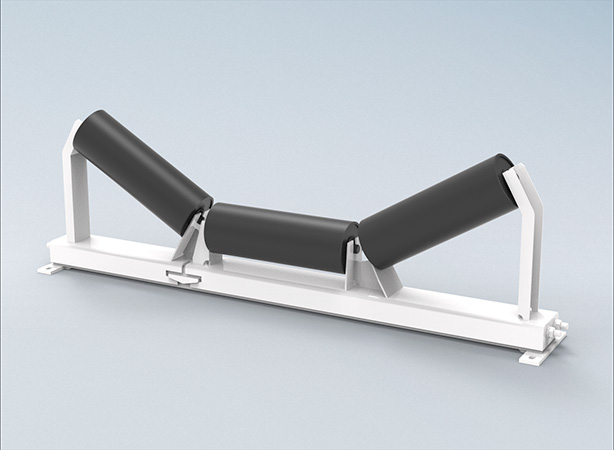

スタンド型式例
動画で製品特長をわかりやすく
外形図
共通寸法
(mm)
| B W | 型式 | H1 | H2 | m | A | n | B | D | L1 | L2 | U | t | a×b | F | BB |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | JDC-3**-40 | 125 | 170 | 640 | 690 | 140 | 190 | 89.1 | 145 | 153 | 14.5 | 6 | 15×25 | L 50×50×6 | 6204ZZ |
| 450 | JDC-3**-45 | 125 | 170 | 690 | 740 | 140 | 190 | 89.1 | 165 | 173 | 14.5 | 6 | 15×25 | L 50×50×6 | 6204ZZ |
| 500 | JDC-3**-50 | 125 | 170 | 740 | 790 | 140 | 190 | 89.1 | 180 | 188 | 14.5 | 6 | 15×25 | L 50×50×6 | 6204ZZ |
| 600 | JDC-3**-60 | 140 | 185 | 840 | 890 | 150 | 200 | 89.1 | 210 | 218 | 14.5 | 6 | 15×25 | L 50×50×6 | 6204ZZ |
| 750 | JDC-3**-75 | 150 | 207 | 1040 | 1090 | 160 | 210 | 114.3 | 265 | 273 | 14.5 | 6 | 15×25 | L 65×65×6 | 6204ZZ |
| 900 | JDC-3**-90 | 150 | 207 | 1190 | 1240 | 160 | 210 | 114.3 | 315 | 323 | 14.5 | 6 | 15×25 | L 75×75×6 | 6204ZZ |
| 1050 | JDC-3**-105 | 180 | 250 | 1340 | 1390 | 180 | 230 | 139.8 | 370 | 380 | 18.5 | 9 | 15×25 | L 75×75×6 | 6205ZZ |
| 1200 | JDC-3**-120 | 180 | 250 | 1490 | 1540 | 180 | 230 | 139.8 | 420 | 430 | 18.5 | 9 | 15×25 | L 90×90×7 | 6205ZZ |
| 1400 | JDC-3**-140 | 250 | 333 | 1730 | 1795 | 280 | 340 | 165.2 | 500 | 510 | 22.5 | 9 | 19×32 | L 100×100×10 | 6206ZZ |
| 1600 | JDC-3**-160 | 250 | 333 | 1930 | 1995 | 280 | 340 | 165.2 | 580 | 590 | 22.5 | 9 | 19×32 | L 130×130×9 | 6206ZZ |
| 1800 | JDC-3**-180 | 280 | 363 | 2220 | 2285 | 330 | 390 | 165.2 | 650 | 660 | 25.5 | 9 | 19×32 | L 130×130×9 | 6207ZZ |
| 2000 | JDC-3**-200 | 280 | 363 | 2420 | 2485 | 330 | 390 | 165.2 | 730 | 740 | 25.5 | 9 | 19×32 | L 130×130×12 | 6207ZZ |
各種トラフ角度（α）別寸法
※寸法（P1、P2）は参考値となります
(mm)
| B W | 型式 | P2※ | α=20° | α=30° | α=45° | 重量 （kg） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H3 | L | K | P1※ | H3 | L | K | P1※ | H3 | L | K | P1※ | α=20° | α=30° | α=45° | |||
| 400 | JDC-3**-40 | -210 | 223 | 461 | 160 | -255 | 246 | 423 | 180 | -285 | 276 | 389 | 205 | -310 | 11.8 | 12.0 | 12.5 |
| 450 | JDC-3**-45 | -210 | 230 | 518 | 170 | -265 | 256 | 477 | 190 | -295 | 290 | 437 | 215 | -330 | 12.7 | 12.8 | 13.4 |
| 500 | JDC-3**-50 | -210 | 235 | 562 | 175 | -270 | 263 | 518 | 195 | -300 | 301 | 473 | 220 | -335 | 13.2 | 13.4 | 13.9 |
| 600 | JDC-3**-60 | -230 | 260 | 648 | 195 | -290 | 293 | 600 | 215 | -320 | 337 | 546 | 245 | -355 | 14.9 | 15.0 | 15.6 |
| 750 | JDC-3**-75 | -280 | 301 | 798 | 230 | -340 | 344 | 756 | 260 | -370 | 398 | 678 | 295 | -420 | 23.0 | 23.6 | 24.6 |
| 900 | JDC-3**-90 | -280 | 318 | 942 | 240 | -350 | 369 | 893 | 270 | -380 | 434 | 799 | 315 | -440 | 27.8 | 28.4 | 29.5 |
| 1050 | JDC-3**-105 | -340 | 381 | 1115 | 285 | -420 | 441 | 1053 | 320 | -450 | 516 | 934 | 375 | -525 | 39.2 | 40.0 | 41.6 |
| 1200 | JDC-3**-120 | -340 | 398 | 1259 | 295 | -450 | 466 | 1190 | 340 | -480 | 551 | 1055 | 400 | -570 | 47.2 | 48.1 | 49.7 |
| 1400 | JDC-3**-140 | -440 | 508 | 1490 | 370 | -550 | 589 | 1414 | 430 | -600 | 690 | 1247 | 505 | -690 | 80.3 | 82.8 | 86.1 |
| 1600 | JDC-3**-160 | -440 | 535 | 1720 | 400 | -580 | 629 | 1633 | 460 | -630 | 747 | 1440 | 545 | -740 | 94.5 | 97.0 | 100.5 |
| 1800 | JDC-3**-180 | -440 | 589 | 1922 | 430 | -600 | 694 | 1824 | 510 | -670 | 833 | 1633 | 605 | -785 | 110.2 | 113.1 | 116.9 |
| 2000 | JDC-3**-200 | -440 | 617 | 2152 | 460 | -640 | 734 | 2042 | 540 | -710 | 890 | 1826 | 645 | -845 | 133.8 | 136.8 | 140.9 |
