ガルバリウム鋼板製コンベヤカバー（フックボルト式）

ＡＣＣＫ－Ｗ１型（片側点検窓タイプ）

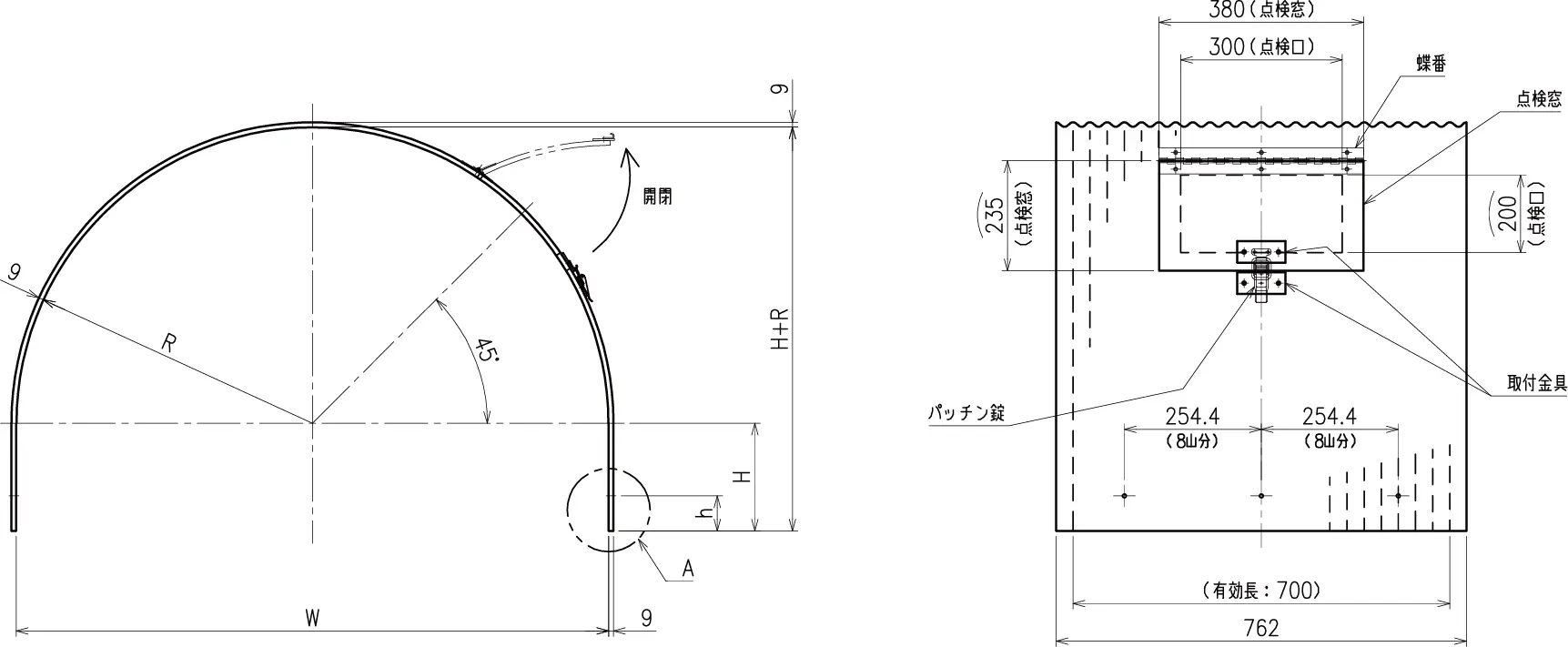

外形図

(mm)

BW	型式	R	W	H	FW	※2 重量（kg）
400	ACCK-400-W1	350	700	180	700	5.3
450	ACCK-450-W1	375	750	180	750	5.5
500	ACCK-500-W1	400	800	180	800	5.7
600	ACCK-600-W1	450	900	200	900	6.3
750	ACCK-750-W1	550	1100	200	1100	7.3
900	ACCK-900-W1	625	1250	200	1250	8.0
1050	ACCK-1050-W1	700	1400	250	1400	9.0
1200	ACCK-1200-W1	775	1550	250	1550	9.7
1400	ACCK-1400-W1	900	1800	300	1800	11.3
1600	ACCK-1600-W1	1000	2000	300	2000	12.2

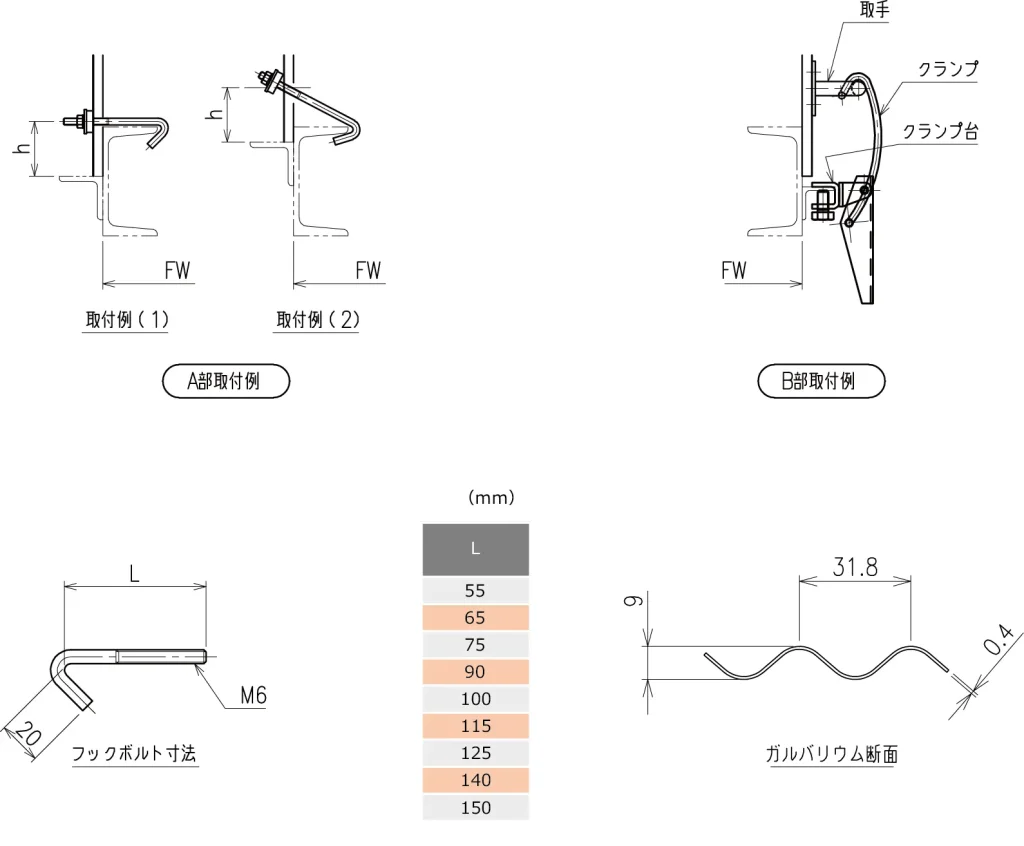

※１ 31.8 のピッチであれば寸法変更可能です。

※２記載重量について︓
　　（ACCK 型）カバーのみ／（ACCK-W 型、ACCK-C 型）カバーとカバーに取付く付属品の合計です。

※３上記以外の別作寸法も製作いたします。○○○R+○○○Ｈ+○○○h+○○○L とご指定ください。
　　ｔ0.5 大波も製作可能です。
　　コンベヤカバーの必要数量＝カバー必要長さ（m）÷700mm（有効幅）で計算してください。
