ガルバリウム鋼板製コンベヤカバー(ヒンジタイプ)
ACCK-H1型

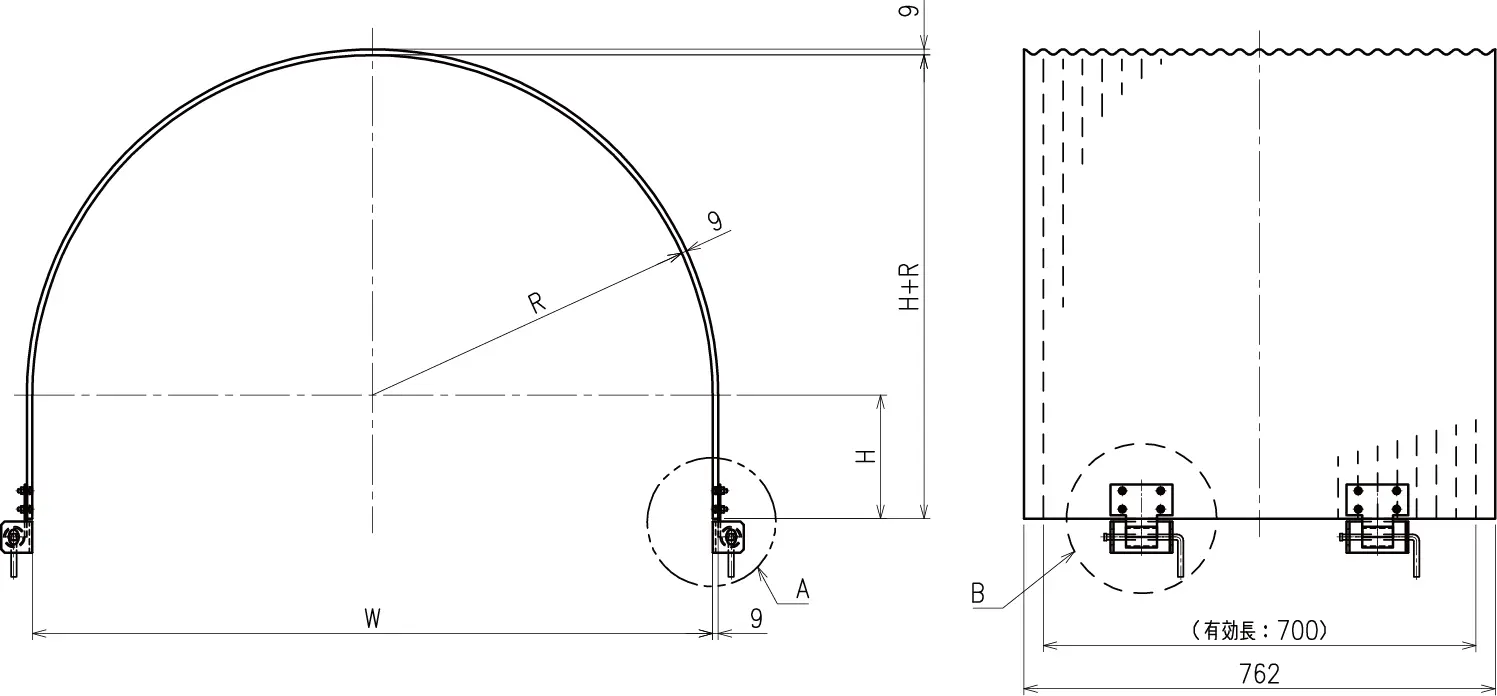

外形図
(mm)
BW | 型式 | R | W | H | FW | ※2 重量(kg) |
---|---|---|---|---|---|---|
400 | ACCK-400-H1 | 350 | 700 | 180 | 700 | 7.1 |
450 | ACCK-450-H1 | 375 | 750 | 180 | 750 | 7.3 |
500 | ACCK-500-H1 | 400 | 800 | 180 | 800 | 7.5 |
600 | ACCK-600-H1 | 450 | 900 | 200 | 900 | 8.1 |
750 | ACCK-750-H1 | 550 | 1100 | 200 | 1100 | 9.0 |
900 | ACCK-900-H1 | 625 | 1250 | 200 | 1250 | 9.7 |
1050 | ACCK-1050-H1 | 700 | 1400 | 250 | 1400 | 10.6 |
1200 | ACCK-1200-H1 | 775 | 1550 | 250 | 1550 | 11.3 |
1400 | ACCK-1400-H1 | 900 | 1800 | 300 | 1800 | 12.7 |
1600 | ACCK-1600-H1 | 1000 | 2000 | 300 | 2000 | 13.6 |
※3 上記以外の別作寸法も製作いたします。○○○R+○○○H+○○○h+○○○L とご指定ください。t0.5 大波も製造可能です。コンベヤカバーの必要数量=カバー必要長さ(m)÷700mm(有効長)で計算してください。

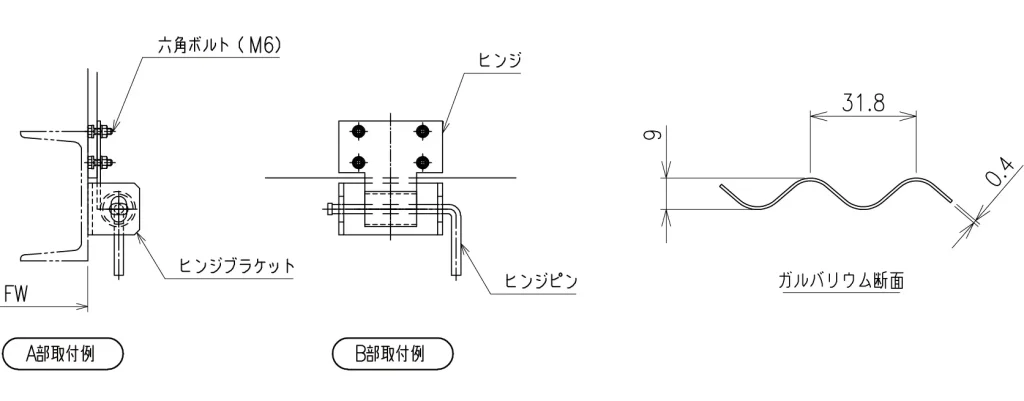

※4 出荷時、カバー本体とヒンジ・ブラケット・ピンは取付されておりませんので、設置時に取付してください。
