ガルバリウム鋼板製コンベヤカバー（フックボルト式）
ＡＣＣＫ型（両固定タイプ）

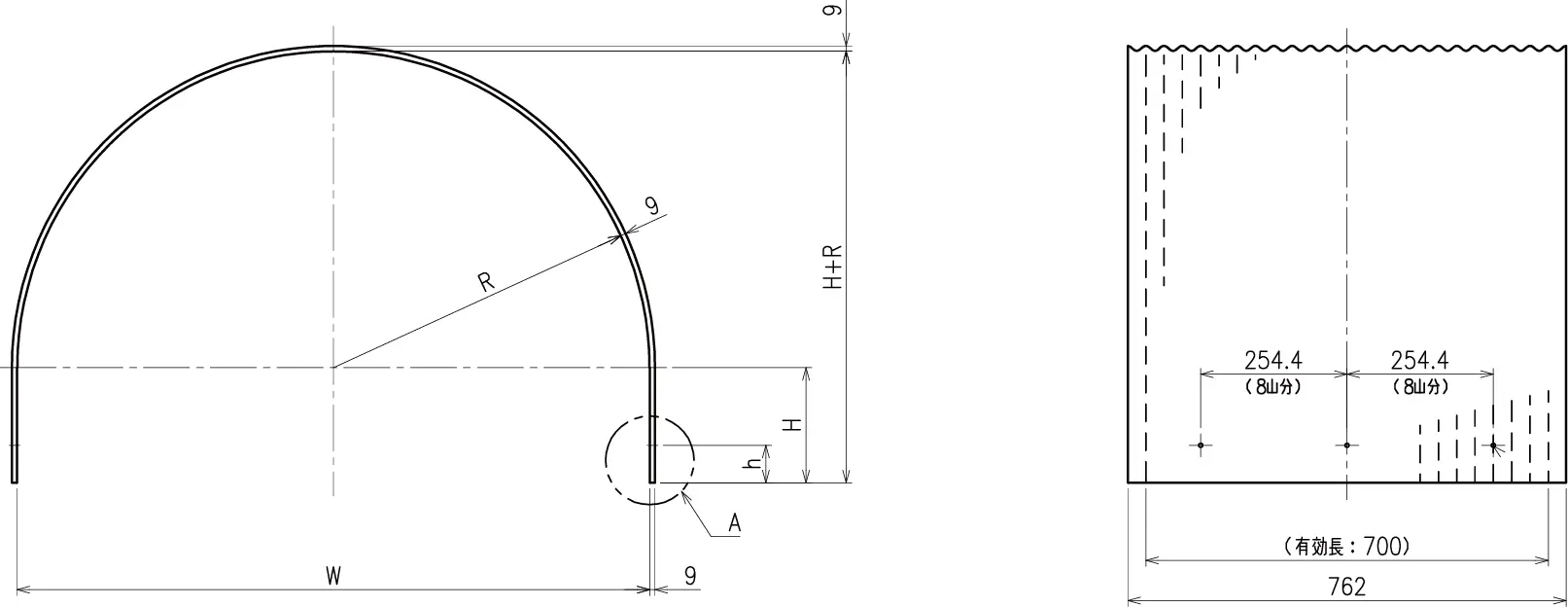

外形図
(mm)
|
BW
|
型式
|
R
|
W
|
H
|
FW
|
※2 重量（kg）
|
|---|---|---|---|---|---|---|
| 400 | ACCK-400 | 350 | 700 | 180 | 700 | 4.5 |
| 450 | ACCK-450 | 375 | 750 | 180 | 750 | 4.7 |
| 500 | ACCK-500 | 400 | 800 | 180 | 800 | 4.9 |
| 600 | ACCK-600 | 450 | 900 | 200 | 900 | 5.5 |
| 750 | ACCK-750 | 550 | 1100 | 200 | 1100 | 6.5 |
| 900 | ACCK-900 | 625 | 1250 | 200 | 1250 | 7.2 |
| 1050 | ACCK-1050 | 700 | 1400 | 250 | 1400 | 8.2 |
| 1200 | ACCK-1200 | 775 | 1550 | 250 | 1550 | 9.0 |
| 1400 | ACCK-1400 | 900 | 1800 | 300 | 1800 | 10.5 |
| 1600 | ACCK-1600 | 1000 | 2000 | 300 | 2000 | 11.4 |
フックボルト式（５タイプ）共通事項
※１ 31.8 のピッチであれば寸法変更可能です。
※２ 記載重量について︓
（ACCK 型）カバーのみ／（ACCK-W 型、ACCK-C 型）カバーとカバーに取付く付属品の合計です。
※３ 上記以外の別作寸法も製作いたします。○○○R+○○○Ｈ+○○○h+○○○L とご指定ください。
ｔ0.5 大波も製作可能です。
コンベヤカバーの必要数量＝カバー必要長さ（m）÷700mm（有効幅）で計算してください。
