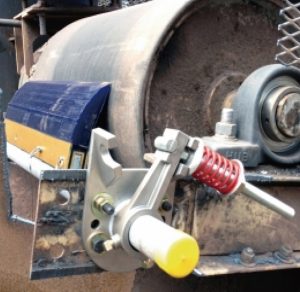

ベルトクリーナ ＜アスゴ・スカルパー＞
Ｆ１型
用途・機能
過酷な使用環境に耐える剛性構造に加え、あらゆる搬送物のベルト表面への付着を強力に掻き取り続けるパワー、簡単なブレード交換が特長のベルトクリーナです。ベルトに優しいテンション自動調整機能が付いています。
選定の目安
EZ 型と同様の機能を有しつつ、よりコストパフォーマンスに優れたモデルです。圧縮バネをテンション機構に標準搭載しており、ブレードはスカルパー3（青色）を標準採用しています。（スカルパー４（赤色）も取付可）
製品特長
高性能ブレード
裏側に円弧形状を持つ独自のブレード形状で、常に鋭利にクリーニングエッジがベルトに当たるように設計されています。１枚もののブレードの採用により、分割式ブレードに起こりがちなブレード間の搬送物の噛み込みがなく、強力なクリーニング効果を交換時期まで保ちます。
ブレード磨耗状況の確認が容易
ブラケットに付属している目盛により、点検のためにコンベヤを停止したり、シュート内部をのぞき込む必要がなく、安全かつ容易にブレードの摩耗状況や交換時期の確認ができます。
ブレード交換が容易
脱着式のブレード交換は工具不要で、ピン2 本を抜き差しするだけなので、短時間で容易に作業することが可能です。
自動調整テンショナー
圧縮バネを使用した自動調整テンショナーを標準搭載し、ブレードへの最適なテンションを保持し続けます。可動部にはステンレスを採用しており、腐食による動作不良もありません。
取付ブレード
| ブレード |  |
 |
||||||
|---|---|---|---|---|---|---|---|---|
| ブレードタイプ | 標準タイプ | 耐摩耗タイプ | ||||||
| ブレード名称 | スカルパー３ | スカルパー４ | ||||||
| ブレード色 | 青色 | 赤色 | ||||||
| 硬度 | 85 | 85 | ||||||
| 対応温度 | -30℃～85℃ | -30℃～85℃ |
標準取付位置
| 「N寸法」表 | |
|---|---|
| プーリ径 | N寸法 |
| φ300 | 137mm |
| φ350 | 127mm |
| φ400 | 121mm |
| φ450 | 114mm |
| φ500 | 108mm |
| φ600 | 98mm |
| φ700 | 93mm |
| φ800 | 87mm |
| φ900 | 83mm |
| 対応プーリ径 | φ300～φ900 |
|---|---|
| 対応最高ベルトスピード | 210m/minまで |
動画で製品特長をわかりやすく
外形図
(mm)
| B W | 型式 | A | B | 重量（kg） |
|---|---|---|---|---|
| 600 | M-SBB-SYS-24-DS-18-1 | 457 | 1524 | 24 |
| 750 | M-SBB-SYS-30-DS-24-1 | 610 | 1676 | 27 |
| 900 | M-SBB-SYS-36-DS-30-1 | 762 | 1829 | 30 |
| 1050 | M-SBB-SYS-42-DS-36-1 | 914 | 1981 | 33 |
| 1200 | M-SBB-SYS-48-DS-42-1 | 1067 | 2134 | 36 |

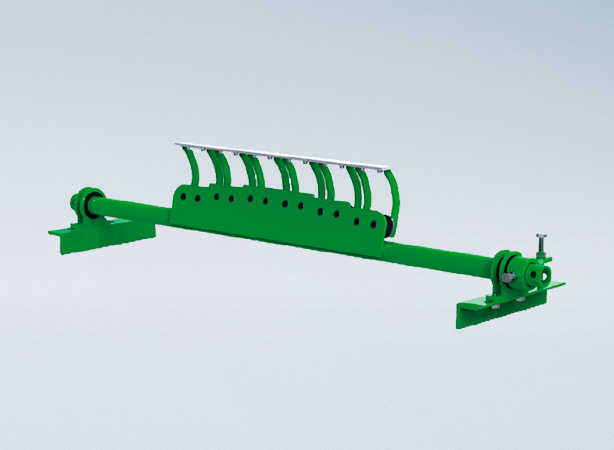

関連する製品RELATED PRODUCTS
