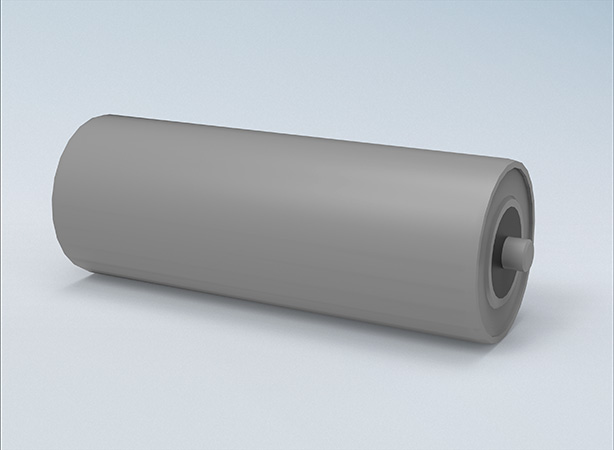

防食用塩ビ製キャリヤローラ、リターンローラ
ＰＣ型、ＰＲ型
用途・機能
耐薬品性・耐酸性・耐アルカリ性が高く、耐水性にも優れる、硬質塩ビ（VP）製のローラです。材料への臭い移りや色移りがなく、衛生的であり、軽くて丈夫なことも特長です。
選定の目安
下水処理場、汚泥処理施設をはじめ、化学薬品・化学肥料・塩などの腐食性の高い搬送物を扱うベルトコンベヤ用に最適です。
軸受部の特長
- ラビリンスシール使用のため回転抵抗が小さい
- 高速回転ができ、消費動力の軽減が可能
- シール効果が高い
- 主要部品はユニクロメッキ施工でサビ発生が少ない
- 防塵ゴムキャップ付（ダスト混入の二重防止構造）
- 使用場所に応じて、オイルシール構造も製作可能
型式例
型式例
外形図
| 番号 | 品名 | 材料 | 定数 | 備考 |
|---|---|---|---|---|
| 1 | シェル | VP | 1 | |
| 2 | シャフト | SS400 | 1 | φ20,ユニクロメッキ |
| 3 | ハウジング | ABS | 2 | |
| 4 | ベアリング | SUJ2 | 2 | 6204ZZ |
| 5 | 穴用ラビリンスシール | ABS | 2 | |
| 6 | 軸用ラビリンスシール | ABS | 2 | |
| 7 | シム板 | SPCC | 2 | ユニクロメッキ |
| 8 | C型軸用止メ輪 | S65CM | 2 | ユニクロメッキ |
| 9 | 防塵キャップ | APVC | 2 |
防食用塩ビ製キャリヤローラ
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
G
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | PC-40 | 89 | 145 | 153 | 175 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 1.2 |
| 450 | PC-45 | 89 | 165 | 173 | 195 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 1.3 |
| 500 | PC-50 | 89 | 180 | 188 | 210 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 1.4 |
| 600 | PC-60 | 89 | 210 | 218 | 240 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 1.5 |
| 750 | PC-75 | 114 | 265 | 273 | 295 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.1 |
| 900 | PC-90 | 114 | 315 | 323 | 345 | 15 | 3 | 8 | 14 | 20 | 6204ZZ | 2.4 |
防食用塩ビ製リターンローラ
(mm)
|
B W
|
型式
|
D
|
L1
|
L2
|
L3
|
K
|
G
|
a
|
b
|
d
|
BB
|
重量（kg）
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | PR-400 | 89 | 460 | 480 | 502 | 21 | 3 | 8 | 14 | 20 | 6204ZZ | 2.7 |
| 450 | PR-450 | 89 | 510 | 530 | 552 | 21 | 3 | 8 | 14 | 20 | 6204ZZ | 2.9 |
| 500 | PR-500 | 89 | 560 | 580 | 602 | 21 | 3 | 8 | 14 | 20 | 6204ZZ | 3.2 |
| 600 | PR-600 | 89 | 660 | 680 | 702 | 21 | 3 | 8 | 14 | 20 | 6204ZZ | 3.6 |
| 750 | PR-750 | 114 | 850 | 880 | 902 | 26 | 3 | 8 | 14 | 20 | 6204ZZ | 5.6 |
| 900 | PR-900 | 114 | 1000 | 1030 | 1052 | 26 | 3 | 8 | 14 | 20 | 6204ZZ | 6.5 |
