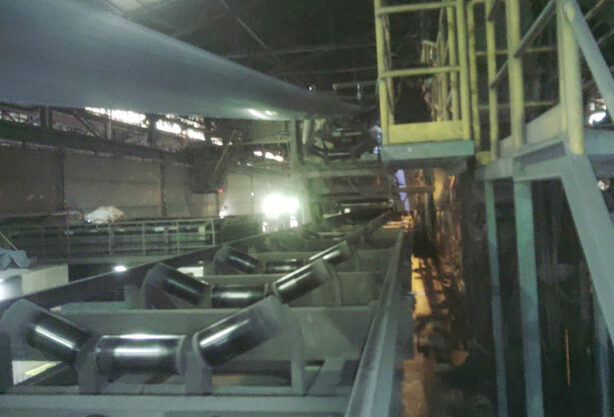

鉄鋼工場コンベヤ トリッパ部浮上り改善事例

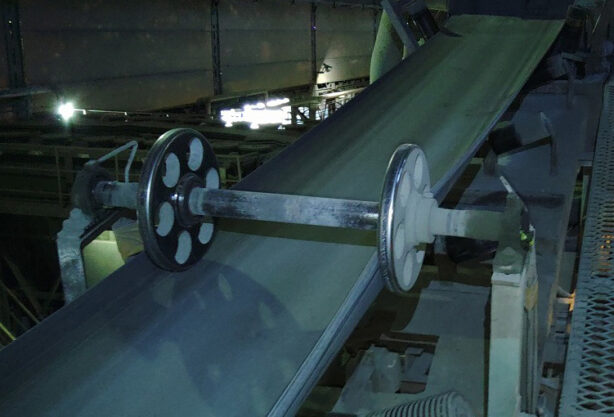

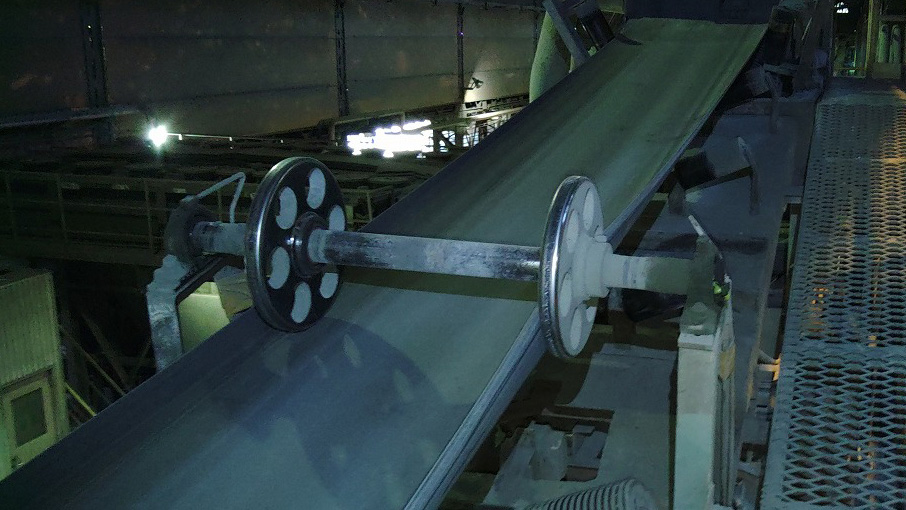

・ウエイト式浮上り防止キャリヤアイドラを設置
浮き上がりによる不安定走行を防止しました。

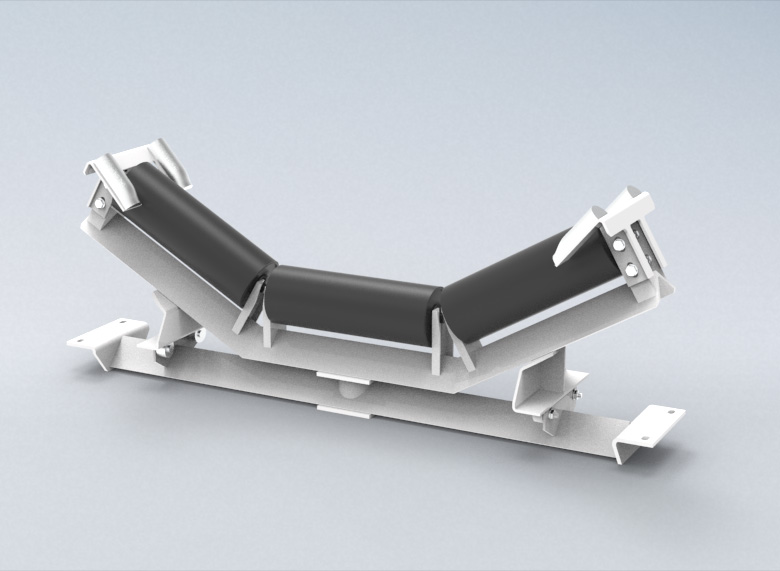

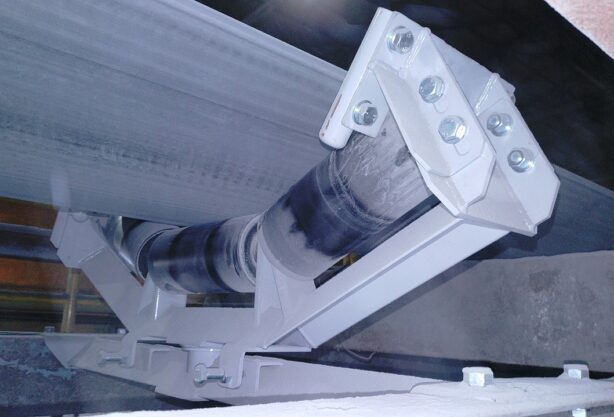

自動調芯キャリヤアイドラを設置
ベルトが蛇行しても自動で中央に戻るようにしました。
アイドラ全体がセンターピンを中心に一定の角度で旋回できる構造になっています。
ベルト蛇行時、アイドラの配列から” 離れた” 位置にあるガイドローラにベルトが接触すると、
フレームが旋回し、発生した抵抗の分力でベルトをコンベヤの中心に復帰させます。

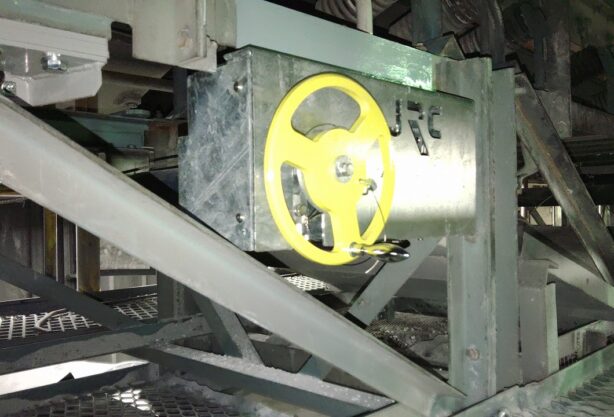

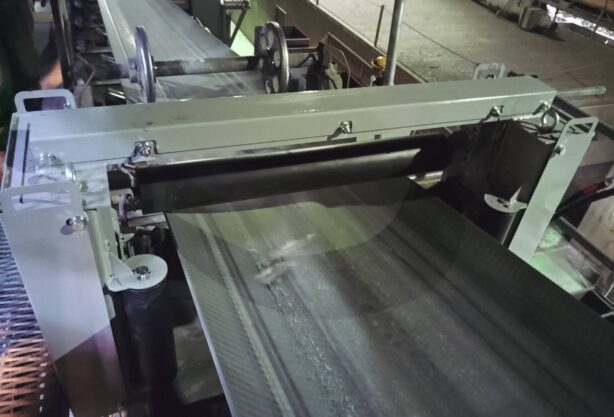

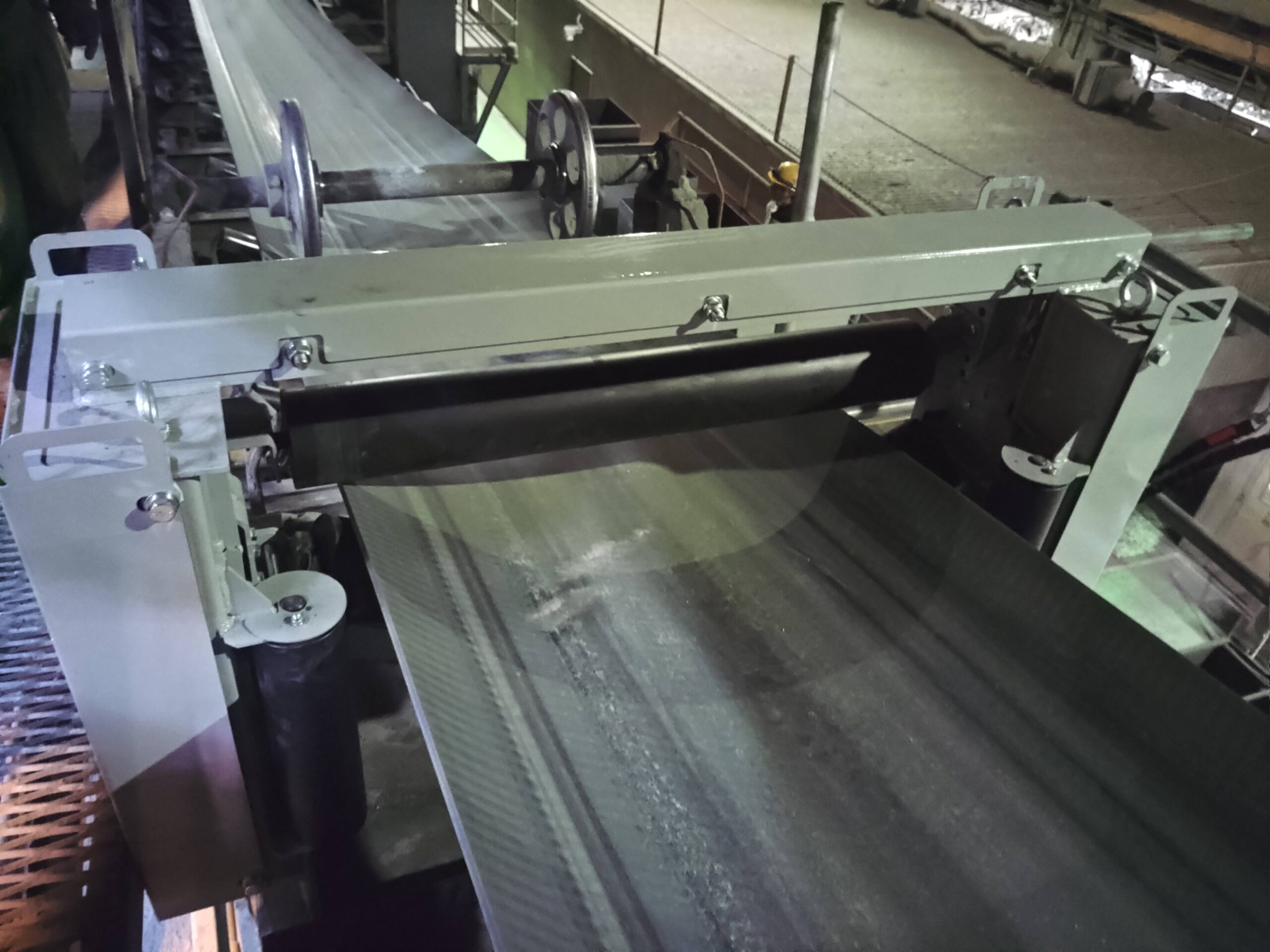

ハンドル式手動調整リターンアイドラを設置
この製品は蛇行量に対して手動で調整可能であり、
安全柵の外からハンドル操作ができるため安全です。

• ベルトの浮き上がりによる不安定走行を防止
• 自動調芯キャリヤアイドラを設置することで、ベルトが蛇行した場合でも自動的に中央へ復帰
• ハンドル式手動調整リターンアイドラを設置し、手動で蛇行の微調整が可能に
• 蛇行による設備の緊急停止が改善され、生産性低下を防止
